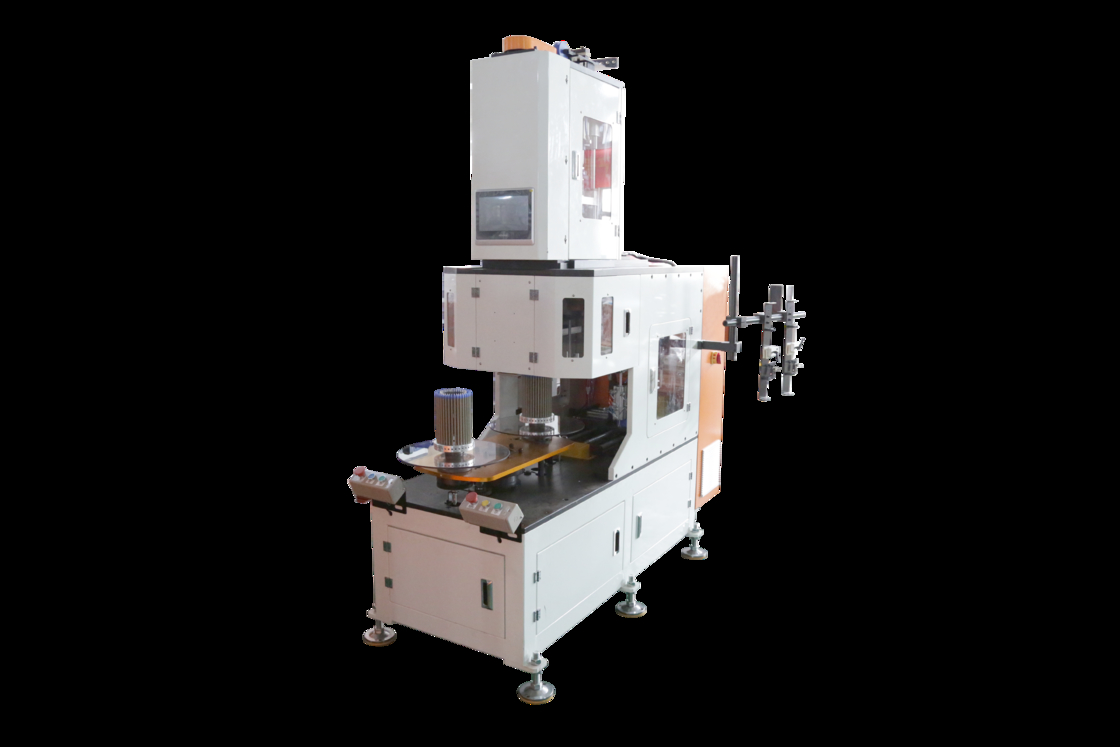

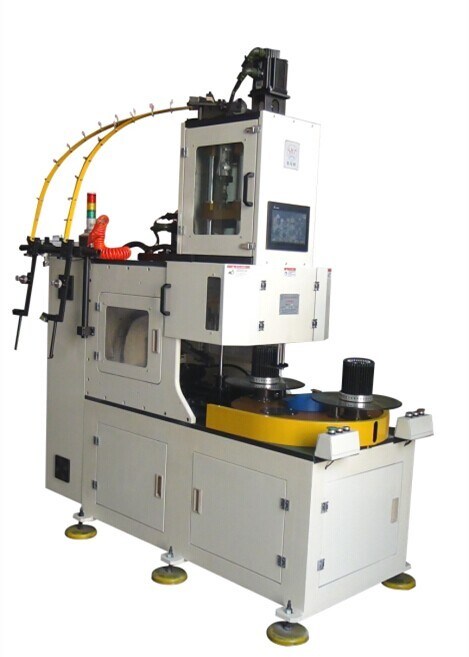

Automatischer Spulen-Wickelmaschine PLC Displayer 0.2~1.0 Millimeter-Drahtdurchmesser
-
Hervorheben
PLC-Anzeigestatorwickelmaschine
,Automatische Spulenwickelmaschine 0
,2-1
-
NameAutomatischer Spulen-Wickelmaschine PLC Displayer 0.2~1.0 Millimeter-Drahtdurchmesser
-
Draht-Geschwindigkeit≤2000r/min
-
Übergangszahl2pcs
-
ZustandNEU
-
Garantie12 Monate
-
Wickelkopf1Stk
-
Max Stack Height≤150mm
-
AnwendungStänderproduktion
-
Automatische NoteVollautomatisch
-
OEMJa
-
HerkunftsortChina
-
MarkennameSMT
-
ZertifizierungISO9001/SGS/CE
-
ModellnummerSMT-LR150
-
Min Bestellmenge1 Satz
-
PreisVerhandlungsfähig
-
Verpackung InformationenHolzetui passend für Seetransport.
-
Lieferzeit50-60 Tage für 1 Satz
-
ZahlungsbedingungenT/T, L/C
-
Versorgungsmaterial-Fähigkeit1pcs/50-60 Tage
Automatischer Spulen-Wickelmaschine PLC Displayer 0.2~1.0 Millimeter-Drahtdurchmesser
Automatische Spulenwickelmaschine PLC-Anzeige 0,2~1,0 mm Drahtdurchmesser
Diese Maschine ist in erster Linie für das Wickeln von 2-poligen Ständern konzipiert und vervollständigt einen Ständer pro Zyklus, um die Produktionseffizienz erheblich zu steigern. Sie verfügt über automatisches Laden und Formenentfernung, um die Arbeitsintensität zu reduzieren. Der Wickelprozess unterstützt das Anzapfen (5 Mal) und Klemmfunktionen mit einstellbarem Hub und Schwenkwinkel der Gabelhebel. Der Rahmen besteht aus eloxierter Aluminiumlegierung mit importiertem Acrylschutz. Die elektrische Steuerung erfolgt über SPS, Anzeige und Frequenzumrichter für einen sicheren und zuverlässigen Betrieb.
Hauptfunktion und Eigenschaften der Maschine
- Automatische vertikale Doppelstation Spulenwickelmaschine mit Doppelstationen-Drehtischstruktur
- Servosystem für Drehung und Indexübertragung
- Wickelt Spulen präzise auf gabelartige Schwungräder und überträgt sie mit hoher Effizienz an den Spuleneinsetzer
- Enthält einen Satz Wickelwerkzeuge mit drei vertikalen Wickelformen
- Kompletter Werkzeugwechsel in ca. 15 Minuten möglich
- Servogesteuerte Hauptspindel mit ±1 Umdrehung Genauigkeit
- SPS steuert die Anzahl der Umdrehungen, die Wickelgeschwindigkeit, die Werkzeugsenkungs-Höhe/-Geschwindigkeit und die Wickelrichtung
- Servosystem für X/Y-Spindel-Drahtaufhänger und -Schneider mit einstellbarer Brücken-/Zuleitungslänge
- Unterstützt das gleichzeitige Wickeln mit zwei Drähten
- Zeigt dynamische Umdrehungen, tatsächliche Umdrehungen, eingestellte Umdrehungen, Fehlerursachen und Selbstüberprüfung der Position an
- Automatischer Stopp, wenn der Kupferdraht ausgeht
- Minimaler Vibrations- und Geräuschbetrieb
Wichtigste technische Daten
| Modell | LR150 |
|---|---|
| Wickelkopf | 1 Stück |
| Drahtdurchmesser | 0,3-1,0 mm |
| Stapelhöhe | ≤150mm |
| Ablaufgeschwindigkeit | ≤2000 U/min |
| Wickelpräzision | ±0 Umdrehungen |
| Luftdruck | ≥0,6 MPa |
| Stromversorgung | 380V/50/60Hz 8Kw |
| MOQ | 1 Satz Automatische Spulenwickelmaschine |
| Zertifizierung | ISO9001:2008; SGS |
Anwendungen
Geeignet zum Wickeln von 2-poligen, 4-poligen und 6-poligen Spulen.
OEM/ODM-Fähigkeiten
Durch den Einsatz erfahrener Ingenieure, qualifizierter Fachkräfte, fortschrittlicher Ausrüstung und strenger Fertigungskontrollen bieten wir optimierte Lösungen für die Herstellung von Elektromotoren. Unsere Maschinen werden weltweit exportiert (USA, Italien, Australien, Indien, Brasilien, Mexiko, Türkei, Thailand, Vietnam, Iran usw.) und sind bekannt für ihre dauerhafte Leistung, wettbewerbsfähigen Preise und exzellenten Kundendienst.
Produktionsliniendienstleistungen
Wir bieten umfassende technische Beratung und schlüsselfertige Projektleistungen für die AC/DC/BLDC-Motorenherstellung, einschließlich Kostenbewertung, Fertigungs-Know-how, Mitarbeiterschulung und vollständiger Projektdurchführung.
