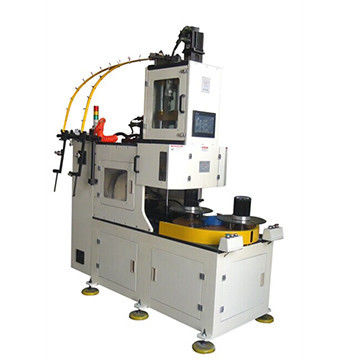

Vollautomatische Statorwickelmaschine für 2 Pole Stator mit maximaler Stapelhöhe ≤ 150 mm und ISO9001:2008 zertifiziert
-
Hervorheben
2-Pol-Statorwickelmaschine
,Max. Stapelhöhe Statorwickelmaschine
,ISO9001-zertifizierte Spulenwickelmaschine
-
NameAutomatische Spulenwickelmaschine für Wechselstrommotor-Induktionsmotoren
-
Draht-Geschwindigkeit≤2000r/min
-
Übergangszahl2pcs
-
ZustandNeu
-
Garantie12 Monate
-
Wickelkopf1pcs
-
Max Stack Height≤150mm
-
AnwendungStänderproduktion
-
Automatische NoteVollautomatisch
-
OEMJa
-
HerkunftsortCHINA
-
MarkennameSMT
-
ZertifizierungISO9001/SGS/CE
-
ModellnummerSMT-LR150
-
Min Bestellmenge1 Set
-
PreisVerhandlungsfähig
-
Verpackung InformationenHolzetui passend für Seetransport.
-
Lieferzeit50-60 Tage für 1 Satz
-
ZahlungsbedingungenT/t, l/c
-
Versorgungsmaterial-Fähigkeit1pcs/50-60 Tage
Vollautomatische Statorwickelmaschine für 2 Pole Stator mit maximaler Stapelhöhe ≤ 150 mm und ISO9001:2008 zertifiziert
Automatische Spulenwickelmaschine für Wechselstrommotor-Induktionsmotor
Diese Maschine ist in erster Linie zum Bewickeln von 2-poligen Statoren konzipiert, wobei ein Stator pro Zyklus fertiggestellt wird, um die Produktionseffizienz erheblich zu steigern. Es verfügt über eine automatische Beladung und Entformung, um die Arbeitsintensität zu reduzieren. Der Wickelvorgang unterstützt Gewindeschneid- (bis zu 5-mal) und Klemmfunktionen mit einstellbarem Hebelhub und Schwenkwinkel der Fliegengabel. Der Rahmen besteht vollständig aus einer Aluminiumlegierung mit anodischer Oxidationsbehandlung und verfügt über importierten Acrylschutz. Die elektrische Steuerung erfolgt über eine SPS, ein Display und einen Frequenzumrichter für einen sicheren und zuverlässigen Betrieb.
Hauptfunktion und Eigenschaften der Maschine
- Automatische Vertikalwickelmaschine mit zwei Stationen und Drehtellerstruktur mit zwei Stationen
- Servosystem für Rotation und Indexübertragung
- Wickelt Spulen präzise auf das gabelförmige Schwungrad und ermöglicht so eine effiziente Übergabe an die Spuleneinführvorrichtung
- Enthält einen Satz Wickelwerkzeuge mit drei vertikalen Wickelformen
- Volle Möglichkeit zum Werkzeugwechsel (ca. 15 Minuten)
- Servogesteuerte Hauptspindel mit ±1 Umdrehungsgenauigkeit
- SPS-Steuerung für Windungszahl, Wickelgeschwindigkeit, Werkzeugversenkhöhe/-geschwindigkeit und Wickelrichtung
- Servogesteuerter X/Y-Spindel-Drahthaken und -schneider für einstellbare Brücken-/Anschlussdrahtlänge
- Unterstützt das gleichzeitige Wickeln von zwei Drähten
- Dynamische Anzeige von Kurven, Fehlerursachen und Positionsselbstprüfung
- Automatischer Stopp, wenn der Kupferdraht ausgeht
- Minimaler Vibrations- und Geräuschbetrieb
Wichtigste technische Daten
| Modell | LR150 |
|---|---|
| Wickelkopf | 1 Stk |
| Drahtdurchmesser | 0,3–1,0 mm |
| Stapelhöhe | ≤150mm |
| Entladegeschwindigkeit | ≤2000 U/min |
| Wickelpräzision | ±0Umdrehung |
| Luftdruck | ≥0,6 MPa |
| Stromversorgung | 380V/50/60Hz 8Kw |
| Mindestbestellmenge | 1 Satz automatische Spulenwickelmaschine |
| Zertifizierung | ISO9001:2008; SGS |
Anwendung
Geeignet zum Bewickeln von 2-poligen, 4-poligen und 6-poligen Spulen.
OEM/ODM-Profil
Unser Unternehmen nutzt erfahrene Ingenieure, qualifizierte Fachkräfte, fortschrittliche Ausrüstung und eine strenge Prozesskontrolle, um optimierte Lösungen für die Herstellung von Elektromotoren bereitzustellen. Unsere Maschinen werden weltweit exportiert und sind für ihre Langlebigkeit, Zuverlässigkeit, wettbewerbsfähige Preise und hervorragenden Kundendienst bekannt.
Profil der Produktionslinie
Wir bieten umfassende technische Beratung und schlüsselfertige Projektdienstleistungen für die Herstellung von Wechselstrommotoren, Gleichstrommotoren und BLDC-Motoren, einschließlich Kostenbewertung, Fertigungs-Know-how, Personalschulung und vollständiger Projektumsetzung.
