Kundenspezifische Elektromotor-Wickelmaschine, Lichtmaschinen-Wickelmaschine
  • Name
  • Name
  • Name

Kundenspezifische Elektromotor-Wickelmaschine, Lichtmaschinen-Wickelmaschine

Mindestbestellmenge: 1 Satz
Preis: Verhandlungsfähig
Standardverpackung: Sperrholzkiste oder machen Sie einfach Ihre Anforderungen.
Lieferfrist: 29-58 Tage
Zahlungsmethode: T/T, L/C
Lieferkapazität: 1 Stück / 29–58 Tage
Detailinformationen
Beschreibung des Produkts
Detailinformationen
Herkunftsort
China
Markenname
SMT
Zertifizierung
ISO9001/SGS
Modellnummer
SMT-DR08
Name:
Elektromotor-Generator-Ankerwickelmaschine
Leerlaufdrehzahl:
≤1500 U/min
Flieger:
200 mm
Übergangszahl:
2-6pcs
Dimension:
(L)1500*(B)1200*(H)2100mm
Wickelkopf:
8 Stück
Luftdruck:
≥0,45 MPa
Transferdistanz:
≥170mm
Automatische Note:
Halbautomatisch
Maßgeschneidert:
Maßgeschneidert
Hervorheben:

Kundenspezifische Elektromotor-Wickelmaschine

,

Lichtmaschinen-Wickelmaschine mit Garantie

,

Elektromotor-Wickelmaschine für Lichtmaschinen

Beschreibung des Produkts
Elektromotor-Windemaschine, Alternator-Windemaschine, individuell angepasst
Informationen, die für die Untersuchung der Rotor-Produktionslinie erforderlich sind
Für eine optimale Anpassung geben Sie bitte detaillierte Zeichnungen an, einschließlich:
  1. Zeichnung der Rotorlaminierung
  2. Zeichnung der Rotormontage
  3. Zeichnung des Rotorstapels
  4. Zeichnung des Rotorwicklungsdiagramms (einschließlich Drahtdurchmesser und Drehzahl)
  5. Zeichnung des Kommutators
  6. Schachtzeichnung
  7. Erforderliches restliches Ausgleichsvolumen und anfängliches Ausgleichsvolumen
  8. Spezifikationen für Keil- und Isolationspapier
  9. Erforderliche Produktivität
  10. Sonstige technische Anforderungen
Für optimale Ergebnisse wird empfohlen, physische Proben zur Verfügung zu stellen.
Haupttechnische Parameter
Modell DR08
Durchmesser des Drahtes 00,08 bis 0,8 mm
Geschwindigkeit ohne Last ≤ 3000 r/min
Wickelkopf 8 Stück
Durchmesser des Rahmens 20 bis 120 mm
Max. Übertragungsabstand ≤ 250 mm
Luftdruck ≥ 0,4 MPa
Stromversorgung 220V/50/60Hz 0,75 kW
Gewicht 850 kg
Abmessung (L) 1500*(W) 1200*(H) 2100mm
Betriebsprozess
Produktionskapazität: ca. 1000 Stück/8 Stunden (abhängig von Armaturen-Slots und Drehzahl).
1Der Bediener lädt die Armatur manuell auf die Shuttle.
2. Drücken Sie die START-Taste, um den automatischen Vorgang zu starten.
3- Shuttle liefert Armatur in Wicklungsposition.
4. Maschine führt automatische Wicklung, Indexierung und Drahtschneiden durch
5- Shuttle bringt fertiges Gerät zurück.
6Der Bediener entlädt die fertige Armatur.
Eigenschaften der Maschine
Verbundwerkzeuge:Jede Maschine umfasst ein Wickelwerkzeug mit drei vertikalen Wickelformen (Wechselzeit ≈15min)
Umdreher:Zwei-Stations-Struktur mit servo-gesteuerter Drehung und Indizierung
MehrdrahtfähigkeitGleichzeitige Wicklung von bis zu drei Drähten
Präzisionssteuerung:Die servo-gesteuerte Hauptspindel gewährleistet eine Drehgenauigkeit von ± 1
Einstellbare Parameter:PLC-Steuerung der Drehzahl, der Drehgeschwindigkeit, der Werkzeughöhe/Geschwindigkeit und der Wickelrichtung
Wire Management:Servo-gesteuerte X/Y Spindeln zur präzisen Anpassung von Brücken-/Blei-Draht
Sicherheitsmerkmale:Automatisches Stoppen, wenn der Draht ausläuft; keine Schädigung des Emails oder Drahtknall
Werkzeugenverschmutzung:mit einer Leistung von mehr als 100 W

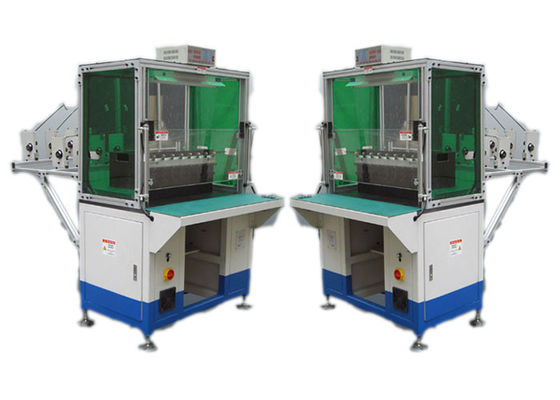

Kundenspezifische Elektromotor-Wickelmaschine, Lichtmaschinen-Wickelmaschine 0
OEM/ODM-Fähigkeiten
Unsere Expertise in der Herstellung von Elektromotoren kombiniert erfahrene Ingenieure, qualifizierte Fachkräfte, fortschrittliche Geräte und strenge Prozesskontrolle, um optimierte Lösungen zu liefern.Unsere Maschinen werden weltweit exportiert (USA), Italien, Australien, Indien, Brasilien, Mexiko, Türkei, Thailand, Vietnam, Iran) und sind bekannt für ihre Haltbarkeit, Zuverlässigkeit, wettbewerbsfähige Preise und einen hervorragenden Kundendienst.
Dienstleistungen für Produktionsanlagen
Wir bieten umfassende technische Beratung und schlüsselfertige Projektdienstleistungen für die Herstellung von AC/DC/BLDC-Motoren an, einschließlich Kostenbewertung, Fertigungs-Know-how, Personalbildung,und komplette Produktionsanlagen.
Über Smart
Suzhou Smart Motor Equipment Manufacturing Co., Ltd. ist ein Hightech-Unternehmen, das sich auf die Entwicklung, Produktion und den Verkauf von Motoren ausrichtet.,Mit einer Fläche von 20.000 m2 und fortschrittlichen Produktions- und Prüfgeräten liefern wir komplette Produktionslinien (von der Spulenwicklung bis zur endgültigen Statorbildung) für verschiedene Motortypen.2000 Qualitätsmanagementsystem seit 2012.
