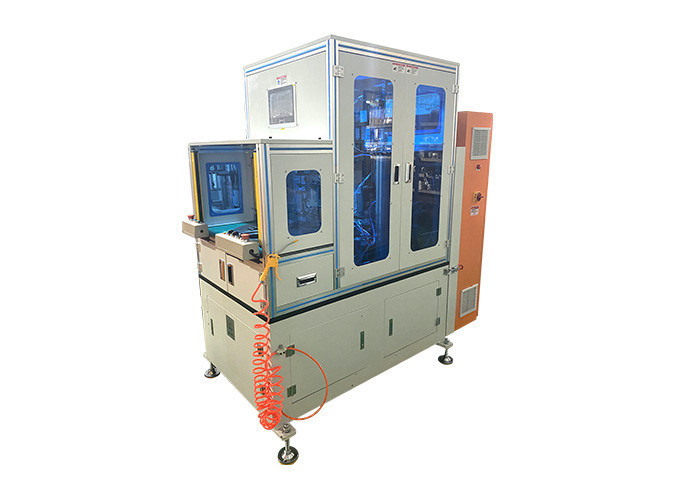

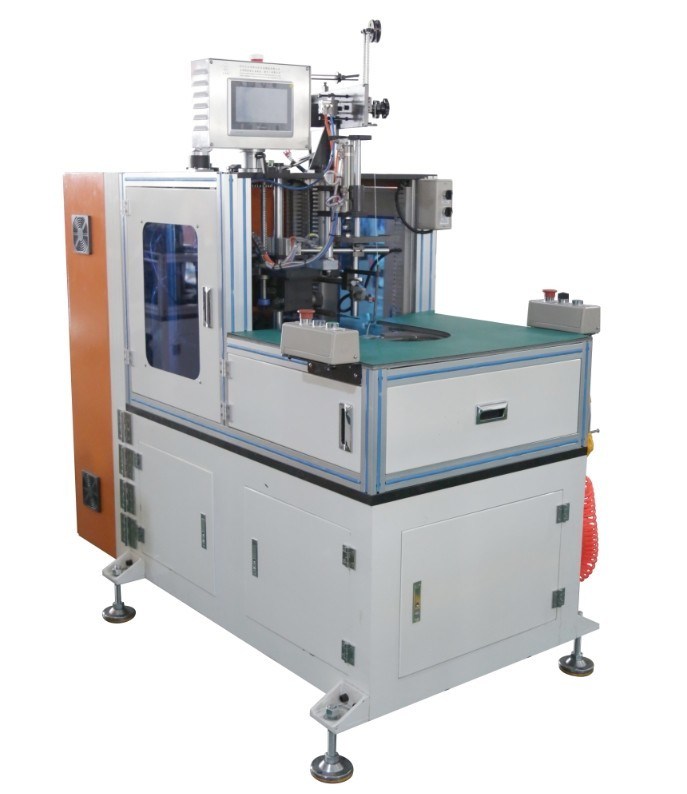

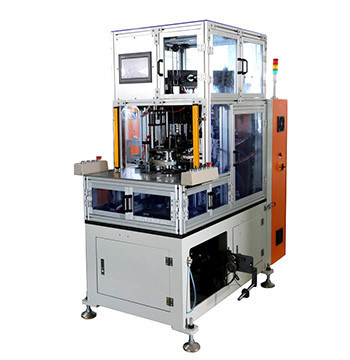

Automatic Coil Lacing Machine with Stack Height 20~120mm Air Pressure 0.4MPa and Servo Driven System for AC Industrial Motor

Automatische Spulen-Schnürmaschine mit Stapelhöhe 20~120mm, Luftdruck 0,4 MPa und servogesteuertem System für AC-Industriemotoren

Produkte - schnürende Maschine des Ständers
  • Hervorheben

    Maschine zur automatischen Spulenverschleißung

    ,

    Luftdruck 0

    ,

    4 MPa Stator Spannmaschine

  • Name
    Automatisches Spulen-Schnüren-Maschinen-Doppeltes versieht Schnüren für Wechselstrommotor-industriel
  • Ständer O.D.
    ≤Φ160mm
  • Stapelhöhe
    20~120MM
  • Stromversorgung
    380V/50/60Hz 3.5Kw
  • Luftdruck
    0,4 MPa
  • Farbe
    weiß/blau/Grün
  • Herkunftsort
    CHINA
  • Markenname
    SMT
  • Zertifizierung
    ISO / SGS Audit, CE
  • Modellnummer
    SMT - BZ51
  • Min Bestellmenge
    1 Set
  • Preis
    Verhandlungsfähig
  • Verpackung Informationen
    Holzetui passend für Seetransport mit einer versiegelnden Tasche.
  • Lieferzeit
    60 - 80 Tage
  • Zahlungsbedingungen
    T/t, l/c
  • Versorgungsmaterial-Fähigkeit
    1pcs/60 - 80 Tage

Automatische Spulen-Schnürmaschine mit Stapelhöhe 20~120mm, Luftdruck 0,4 MPa und servogesteuertem System für AC-Industriemotoren

  • Automatic Coil Lacing Machine with Stack Height 20~120mm Air Pressure 0.4MPa and Servo Driven System for AC Industrial Motor
  • Automatic Coil Lacing Machine with Stack Height 20~120mm Air Pressure 0.4MPa and Servo Driven System for AC Industrial Motor
  • Automatic Coil Lacing Machine with Stack Height 20~120mm Air Pressure 0.4MPa and Servo Driven System for AC Industrial Motor
Preis erhalten Kontakt
Automatische doppelseitige Spulen-Schnürmaschine für Wechselstrommotoren

Diese automatische Spulen-Schnürmaschine verfügt über eine zweiseitige Schnürfunktion, die speziell für Industrieanwendungen mit Wechselstrommotoren entwickelt wurde.Drehteil der Düse, Nadelvor- und Rückbewegung, Düse-Swing-Teil, Nadel-Ober-und-Unterbewegungsteil, Stator-Index-Teil, Gewindezufuhr und Gewinde-Schnittteil.

Haupttechnische Informationen
Modell Die in Absatz 1 genannten Anforderungen gelten nicht für die in Absatz 1 genannten Fahrzeuge.
Höhe des Stapels 17 bis 100 mm
Stator-ID Φ25 bis Φ100 mm
Statorüberdosierung ≤ Φ160 mm
Höhe des Überhangs ≤ 40 mm
Schnürmodus Schlitze nach Schlitze/Intervallschlitze/Fancy-Schlitze
Schnürgeschwindigkeit ≈0,6 s/s
Stromversorgung 380V/50/60Hz 3,5 kW
Gewicht ≈ 800 Kilo
Abmessung (L) 1500×(W) 650×(H) 1700mm
Wichtige Vorteile
  • Servo-Antriebssystem mit CNC-Steuerung und HIM-Programm
  • Servosystembetriebene Indexierung mit mehreren Schnürmodi (Slot-Schnür, Intervallschnür, Fancy-Schnür)
  • Servogezierte Hauptspindel mit einstellbarer Drehgeschwindigkeit
  • Zwei Servo-Nadeln zum gleichzeitigen Schnüren der oberen und unteren Spirale
  • Automatisches Gewindezufuhr- und Schneidsystem (keine Knotenbindung erforderlich)
  • Schnelle Werkzeugwechselfähigkeit für den Statorstapel Längenbereich von 50-130 mm
  • Verstellbare Schnürspannung mit einer Produktionskapazität ≤ 1 s/Slot
  • Verhindert, dass Kupferdraht zerbricht und das Drahtemal zerbricht
  • Primärqualifizierungsquote ≥98,5%, nach Umarbeitung ≥99,5%
  • Sicherheitsgitterschutzsystem mit Zwei-Hand-Betrieb
Hauptmerkmale der Maschine
  • Industrielle Steuergeräte mit Mensch-Computer-Schnittstelle und horizontaler Rahmenstruktur
  • Das Servosystem ermöglicht eine präzise Steuerung der Schnürvorgänge
  • Programmierbare Schnürmethoden (Schlitze für Schlitze, Intervall, Fancy)
  • mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W
  • Bewegliche Werkzeuge zum einfachen Be- und Entladen des Stators, die die Arbeitsintensität reduzieren
OEM/ODM-Fähigkeiten

Unsere Firma ist auf die Herstellung von Motormaschinen und -ausrüstungen spezialisiert, darunter automatische Wickelmaschinen, Schnürmaschinen, Einfügemaschinen, Formiermaschinen und Formiermaschinen.Wir integrieren fortschrittliche ausländische Technologien und Prozesse, um die elektromechanische, vollautomatisierte Produktionskapazität der Fabrik zu verbessern., die eine stabile Qualität und einen außergewöhnlichen Kundenservice bieten.

Unsere Dienstleistungsphilosophie verbindet Sicherheit, Professionalität und Effizienz mit dem Engagement für technologischen Fortschritt und kundenorientierte Lösungen.

Profil der Produktionslinie

Mit professionellem Service, Expertenteam und zuverlässiger Qualität bieten wir umfassende technische Beratung und Turn-Key-Projektdienste für die Herstellung von AC-Motoren, Gleichstrommotoren und BLDC-Motoren.Unsere Dienstleistungen umfassen die Kostenbewertung für Fahrzeuge., Produktions-Know-how, Ausbildung des Personals und vollständige schlüsselfertige Projektdurchführung.
