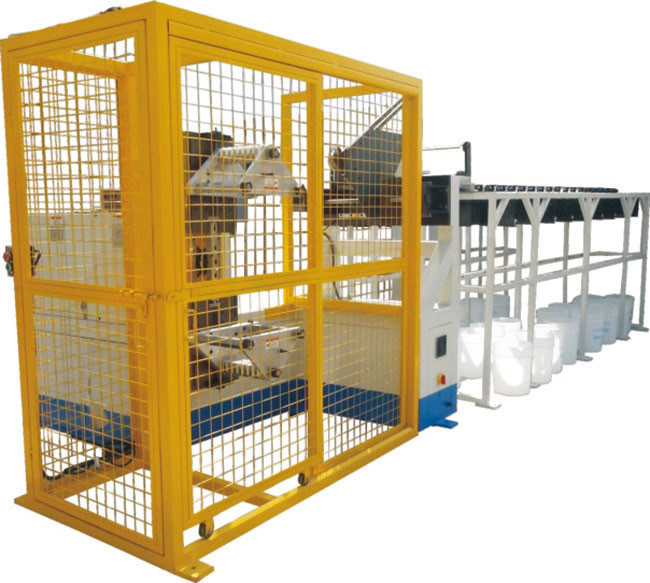

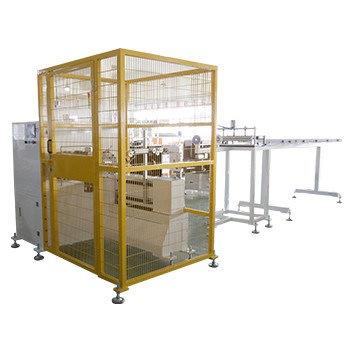

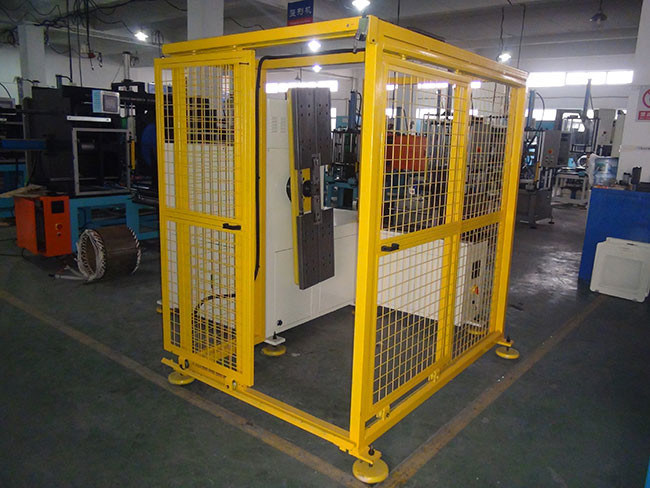

Große Motorstator-Spulenwickelmaschine, halbautomatisch, mit 220V/50/60Hz Stromversorgung und 4,5 kW Leistung
-
Hervorheben
220V/50/60Hz Motorstator-Spulenwickelmaschine
,4
,5 kW Ankerwickelmaschine
-
NameGroße Motor-Stator-Spulenwickelmaschine, halbautomatisch
-
Flieger200 mm
-
Stromversorgung220v/50/60Hz 4.5Kw
-
Luftdruck0,4-0,7mpa
-
LeistungElektrisch
-
Schlitznummer24-48 Schlitze
-
AngepasstAngepasst
-
Max. Umdrehungsgeschwindigkeit1000r/min
-
HerkunftsortCHINA
-
MarkennameSMT
-
ZertifizierungISO9001/SGS
-
ModellnummerSMT-DR1200
-
Min Bestellmenge1 Set
-
PreisVerhandlungsfähig
-
Verpackung InformationenHolzkiste-Verpackensitz für Ihre Maschine.
-
Lieferzeit60-70 Tage
-
ZahlungsbedingungenT/t, l/c
-
Versorgungsmaterial-Fähigkeit1pcs/60-70 Tage
Große Motorstator-Spulenwickelmaschine, halbautomatisch, mit 220V/50/60Hz Stromversorgung und 4,5 kW Leistung
Große Motor-Stator-Spulenwickelmaschine, halbautomatisch
Produktbeschreibung
Diese halbautomatische Wickelmaschine ist für Hakenkollektoranker konzipiert und verfügt über eine SPS-Steuerung und Touchscreen-Bedienung für präzise Wickelparameter.
Hauptmerkmale
- Entwickelt für das Wickeln von Hakenkollektorankern
- SPS- und Touchscreen-Steuerung für einfache Bedienung
- Automatische Drahtwickelfunktion
- Doppelt gewundenes Flyer-Design
- Vier einstellbare Spannungseinstellungen
- Automatische Ankerzuführung, Wicklung, Indexierung und Drahtschneiden
Technische Spezifikationen
| Artikel | Daten |
|---|---|
| Modell | DR1200 |
| Schaukeldurchmesser | ≤900mm |
| Drahtdurchmesser | 0,4 - 1,5 mm |
| Paralleldraht Nr. | ≤ 40 Stück |
| Luftdruck | 0,4 - 0,6 MPa |
| Stromversorgung | 220 V/50/60 Hz, 3 kW |
| Maschinengewicht | Etwa 1100 kg |
| Maschinenabmessungen (L×B×H) | 2300 × 2200 × 2000 mm |
Anwendungen
Diese Maschine eignet sich für 2-polige und 4-polige Spulenwicklungen und ist ideal für Anker mit mittlerem bis großem Drahtdurchmesser in verschiedenen Motoranwendungen.
Maschinenfunktionen

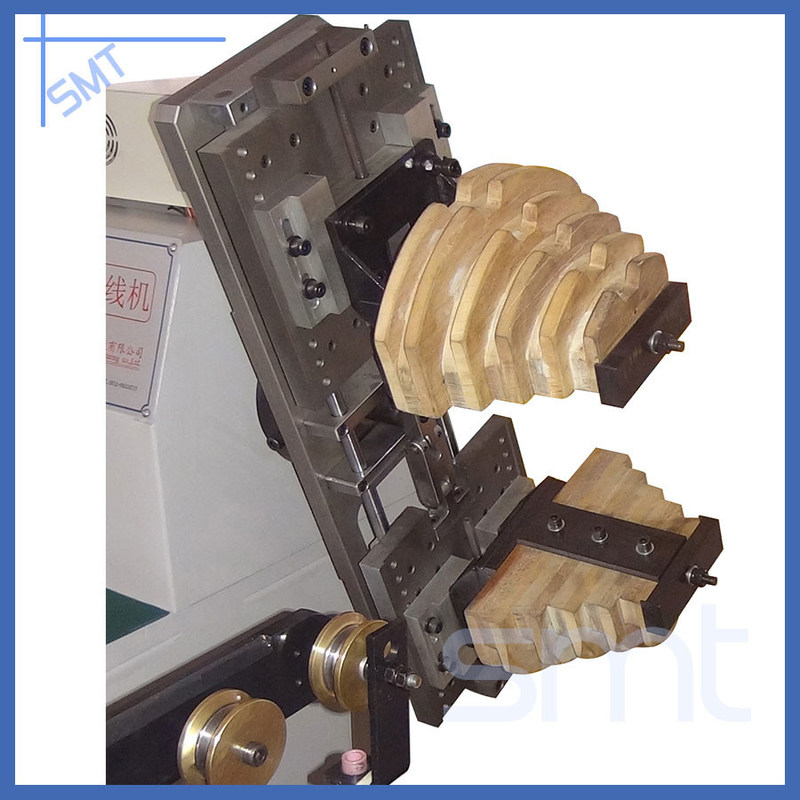

- Enthält einen Satz Wickelwerkzeuge mit drei vertikalen Wickelformen
- Der Werkzeugwechsel dauert etwa 15 Minuten
- Zwei-Stationen-Drehtisch mit Servosystem-Rotation und Indexierung
- Geeignet für die gleichzeitige Wicklung mit drei Drähten
- Servogesteuerte Hauptspindel mit ±1 Umdrehungsgenauigkeit
- Einstellbare Arbeitsdrehzahl mit minimaler Vibration und Geräuschentwicklung
- Automatischer Stopp, wenn der Kupferdraht ausgeht
- SPS-Steuerung für Windungszahl, Geschwindigkeit, Werkzeughöhe und Wickelrichtung
- Servogesteuerte X- und Y-Spindeln für Drahthaken und -schneider
OEM/ODM-Fähigkeiten
Unser erfahrenes Ingenieursteam bietet optimierte Lösungen für die Herstellung von Elektromotoren. Die Maschinen werden in die ganze Welt exportiert, darunter in die USA, nach Italien, Australien und in andere Länder, und sind für ihre dauerhafte Leistung und ihren hervorragenden Kundendienst bekannt.
Produktionsliniendienstleistungen
Wir bieten umfassende technische Beratung und schlüsselfertige Projektdienstleistungen für die Herstellung von AC-, DC- und BLDC-Motoren, einschließlich Kostenbewertung, Fertigungs-Know-how und Personalschulung.
Über unsere Fabrik
Mit Sitz in Suzhou sind wir auf die Forschung und Entwicklung sowie die Herstellung von Maschinen mit Induktionsmotoren für verschiedene Anwendungen spezialisiert, darunter Waschmaschinenmotoren, Klimaanlagenmotoren und Kompressormotoren.
