Automatische Kupferdraht-Stator-Wickel- und Einsetzmaschine für Tauchpumpenmotoren
-
Hervorheben
Kupferdraht-Ständer
,der Maschine einfügend wickelt
,Automatische Stator-Wickel-Einsetzmaschine
-
NameKupferdraht-Spulen-Einfügungs-Maschine für die lange Pumpen-Bewegungswicklungs-Einfügung
-
ModellSMT-QX1200
-
Ständer O.D≤Φ210mm
-
Stapelhöhe≤1200mm
-
Anwendbarer DrahtPVC-/Cudrähte
-
Strukturhorizontal
-
HerkunftsortCHINA
-
MarkennameSMT
-
ZertifizierungSGS / ISO 9001 / BV
-
ModellnummerQX1200
-
Min Bestellmenge1 Set
-
PreisPrice unit: USD; Price depends on configuration, design and customer special request, which can be negotiated later
-
Verpackung InformationenKunststofffolie, Vakuumverpackung und Sperrholzkisten. Die Packungsgröße hängt von der tatsächlichen
-
Lieferzeit50 Werktage nach Vorauszahlung
-
ZahlungsbedingungenL/c, t/t
-
Versorgungsmaterial-FähigkeitUngefähr 15 Sätze pro 40 Tage
Automatische Kupferdraht-Stator-Wickel- und Einsetzmaschine für Tauchpumpenmotoren
Kupferdrahtspulen-Stator-Einsetzmaschine für Pumpenmotor-Wicklung und -Einsetzen
Kupferdrahtspulen-Einsetzmaschine für Langpumpenmotor-Wicklung und -Einsetzen SMT-QX1200

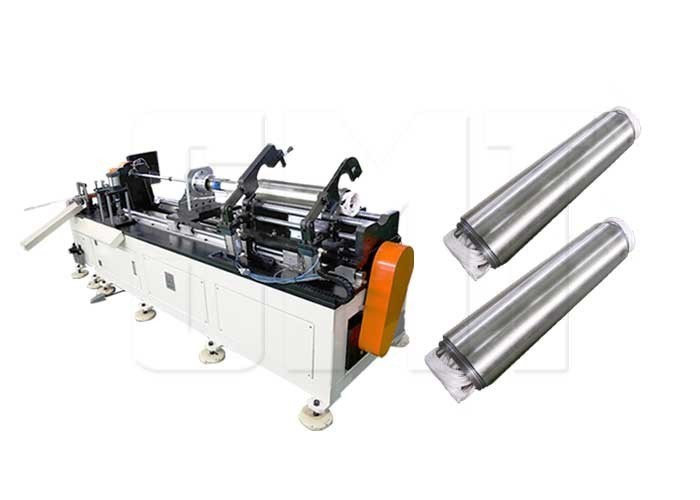

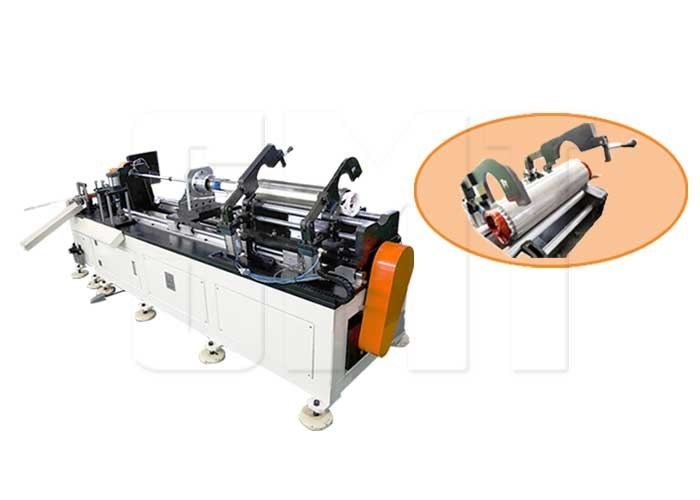

Horizontale Motor-Spuleneinsetzmaschine, speziell entwickelt für das Einsetzen von Wicklungen in Tauchpumpen-/Tiefbrunnenpumpenmotoren. Kombiniert mit einer Keilpapier-Schneide- und -Formmaschine.
Horizontale Motor-Spuleneinsetzmaschine, speziell entwickelt für das Einsetzen von Wicklungen in Tauchpumpen-/Tiefbrunnenpumpenmotoren. Kombiniert mit einer Keilpapier-Schneide- und -Formmaschine.
Technische Parameter
| Modell | SMT-QX1200 |
|---|---|
| Stator I.D | ≤Φ40mm |
| Stator O.D | ≤Φ210mm |
| Stapelhöhe | ≤1200mm |
| Kompatibler Drahttyp | Kupferdraht / PVC-Draht |
| Leistung | 5 kW |
| Stromversorgung | 380V 50HZ |
| Luftdruck | ≥0.6Mpa |
| Gewicht | ≈1200 kg |
| Abmessungen | (L)3350×(B)820×(H)1100mm |
Maschinenbeschreibung
Die Kupferdrahtspulen-Einsetzmaschine wird zum automatischen Einsetzen von elektrischen Spulen und Keilisolationen in Statornuten in einem Arbeitsgang verwendet. Bediener übertragen manuell Spulen, die von Wickelmaschinen gewickelt wurden, zusammen mit den Keilpapieren auf die Spuleneinsetzmaschine.
Hauptspezifikationen
- Spezialisiert für das Einsetzen von Spulen von Tauchpumpenmotoren-Statoren
- Geeignet für Motorstatoren mit großer Stapelhöhe und kleinem Innendurchmesser
- Setzt automatisch sowohl Spule als auch Keilpapier in einem Arbeitsgang in die Statornut ein
- Das Spulen-Einschieben erfolgt über Servomotoren für präzise Steuerung
- Kompatibel mit Kupferdrähten und PVC-Drähten
- Enthält eine kombinierte Keilpapier-Schneide- und -Formmaschine
Dienstleistungen
Wir bieten hochwertige Maschinen, die einfach zu bedienen und zu warten sind, als Einzelgeräte oder komplette Produktionslinien. Unsere Dienstleistungen umfassen:
- Technische Vorgespräche zur Klärung der Kundenanforderungen
- Kundenspezifische Designlösungen zur Erfüllung spezifischer Bedürfnisse
- Einjährige Garantie mit kostenlosem Ersatz defekter Teile
- Kostenlose Verschleißteile im Lieferumfang enthalten
- Schneller Vor-Ort-After-Sales-Support bei Bedarf
Anwendungen
Unsere Maschinen führen komplette Motorproduktionsprozesse durch, einschließlich Nutenisolierung, Spulenwicklung, Einsetzen, Formen und Verzurren. Geeignet für verschiedene Motoren, die verwendet werden in:
- Neue Energie-Automobile
- Generatoren und Wasserpumpen
- Gartengeräte und Ventilatoren
- Kompressoren und Haushaltsgeräte
- BLDC-Motoren und Untersetzungsgetriebe
Firmenprofil - Suzhou Smart Motor Equipment Manufacturing Co., Ltd.
Wir haben unseren Sitz in Suzhou, einem kommerziellen Zentrum im Jangtse-Delta in China, und sind auf die Herstellung von Motorproduktionsanlagen spezialisiert, darunter Wickelmaschinen und Spuleneinsetzmaschinen. Seit unserer Gründung im Jahr 2010 sind wir von 800 auf 5000 Quadratmeter gewachsen und bedienen globale Kunden, darunter SEW, ABB, Siemens, WEG und andere Branchenführer.
