Horizontale Statorwickelmaschine für Kompressor- und Industriemotoren mit 60-150mm Stator-Innendurchmesser
Produktübersicht
Kompressormotor-Wickelspulen-Einlegemaschine Horizontales Einlegen von Wickelspulen und Papier Die Kompressormotor-Wickelspuleneinlegemaschine der QX-Serie verfügt über ein modulares Werkzeugdesign für schnelle Werkzeugwechsel (8 Minuten Umrüstzeit). Seine horizontale Wicklungseinführungsstruktur ...
Produktanpassungsattribute
Name:
KOMPRESSOR MOTOR WILLING Spulen, die die Maschine einfügen, die horizontale Wickelspulen und Papier
Modell:
SMT-QX08
Stator-ID:
≥ φ60 mm
Ständer O.D:
≤Φ210mm
Operation Way:
horizontal
Draht:
Cu / al
Anwendung:
Kompressormotor/Industriemotor
OEM:
OK
Hervorheben:
Statorwickel-Einsetzmaschine für 60-150mm Innendurchmesser
,Statorwickel-Einsetzmaschine für Kompressormotoranwendungen
,Statorwickel-Einsetzmaschine für Industriemotoranwendungen
Grundlegende Eigenschaften
Herkunftsort:
CHINA
Markenname:
SMT
Zertifizierung:
ISO / BV / SGS
Modellnummer:
SMT-QX08
Immobilienhandel
Min Bestellmenge:
1 Set
Preis:
Verhandlungsfähig
Verpackung Informationen:
Die Spuleneinfügungsmaschine ist mit Sperrholzhüllen verpackt. Seine Dimension entspricht der Maschi
Lieferzeit:
60 Arbeitstage nach der Bestellung
Zahlungsbedingungen:
T/t, l/c
Versorgungsmaterial-Fähigkeit:
10 ~ 20 Sätze pro 3 Monate
Beschreibung des Produkts
Kompressormotor-Wickelspulen-Einlegemaschine Horizontales Einlegen von Wickelspulen und Papier
Die Kompressormotor-Wickelspuleneinlegemaschine der QX-Serie verfügt über ein modulares Werkzeugdesign für schnelle Werkzeugwechsel (8 Minuten Umrüstzeit). Seine horizontale Wicklungseinführungsstruktur ist ideal für die Produktion großer Statoren und kann in Bovine-Eye-Lagerplattformen und Spulenerweiterungsmaschinen integriert werden, um die Wicklung dreimal einzuführen, was den Arbeitsaufwand reduziert und das Be- und Entladen vereinfacht.
Technische Parameter
| Modell | SMT-QX08 |
|---|---|
| Stator-ID | Φ60~Φ150mm |
| Stator-Außendurchmesser | ≤Φ210mm |
| Stapelhöhe | ≤190mm |
| Werkzeugfahrt | ≤90mm |
| Kompatibler Draht | Cu / AL |
| Slot-Nummernbereich | 24~48 Steckplatz |
| Stromversorgung | 380V/50/60Hz 5Kw |
| Gewicht | ≈1050 kg |
| Dimension | (L)2380×(B)1180×(H)1700mm |
Hauptmerkmale
- Fügt Wicklungsspulen und Keilisolierung in einem Arbeitsgang automatisch in die Statornuten ein
- Servomotorischer Spulenschub mit Vorschubfunktion
- Servomotorbetriebenes Papierschneiden und Indexieren mit einstellbarer Geschwindigkeit
- Einstellbare Keilpapierlänge mit Schlitz-für-Schlitz-, Intervall-Schlitz- oder Skip-Schlitz-Zuführung
- SPS-Steuerung mit Fehlererkennungs- und Diagnosefunktionen
- Die Papiervorschubvorrichtung sorgt für eine gleichmäßige Papierlänge
- Niedertemperatur-Papierschneiden mit integrierter Heizvorrichtung
- Einstellbare Spulenschubgeschwindigkeit für verschiedene Drahtstärken
- Ergonomische Stehbedienung mit Zweihand-Startknopf
- Schnelle Umrüstzeit von ca. 10 Minuten
Komponentenspezifikationen
- SPS-Controller: INOVANCE (China)
- Servomotorsystem: INOVANCE (China)
- Sensorelemente: OMRON (Japan), AUTONICS (Korea)
- Weitere elektrische Komponenten: SCHNEIDER (Frankreich), IDEC (Japan), Delixi (China)
- Kugelumlaufspindel: HIWIN (Taiwan)
- Lager: NSK (Japan), SKF (Schweden)
- Pneumatikelemente: AirTAC (Taiwan)
- Luftquellendruck: 0,5 ~ 1 MPa
- Leistung: 6,5 kW (tatsächliche Konfiguration kann variieren)
- Stromquelle: 3-phasig 415 V/50 Hz
- Gewicht: ≈1150 kg
- Abmessungen: (L)2380×(B)1280×(H)1700mm
Anwendungen
Diese Maschine ist für verschiedene Induktionsmotoren konzipiert, darunter Waschmaschinenmotoren, Klimaanlagenmotoren, Pumpenmotoren, Präzisionsservomotoren, industrielle Drehstrommotoren, Lüftermotoren und Motoren für neue Energien.
Service und Support
Wir sind auf die Entwicklung und Herstellung von Maschinen für die Produktion von Induktionsmotoren spezialisiert und bieten bei Bedarf maßgeschneiderte Lösungen an. Zu unseren Dienstleistungen gehören:
- Ein Jahr Garantie mit kostenlosem technischen Support und Ersatzteilen
- Kundendienst im Ausland mit schneller Reaktion
- Fertigungstechnische Beratung und schlüsselfertige Projektdienstleistungen
- Unterstützung bei der Planung des Produktionslinienlayouts
- Schulung des Personals und Bewertung der Kfz-Kosten

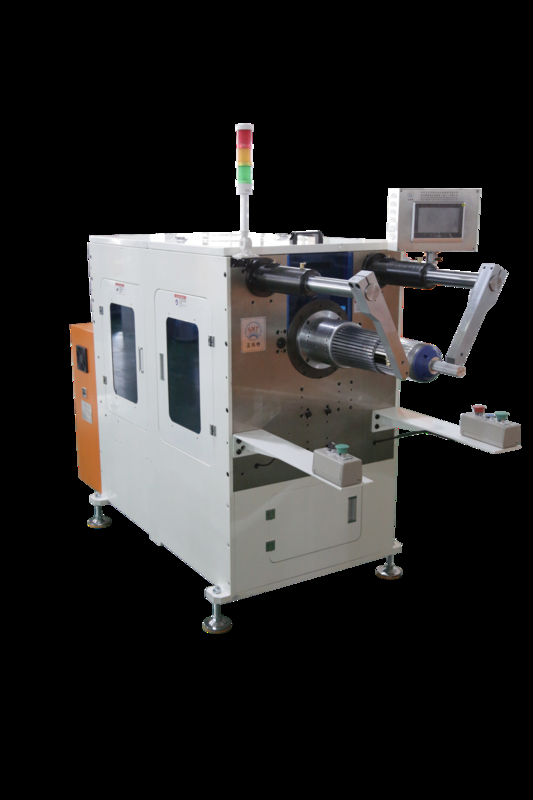

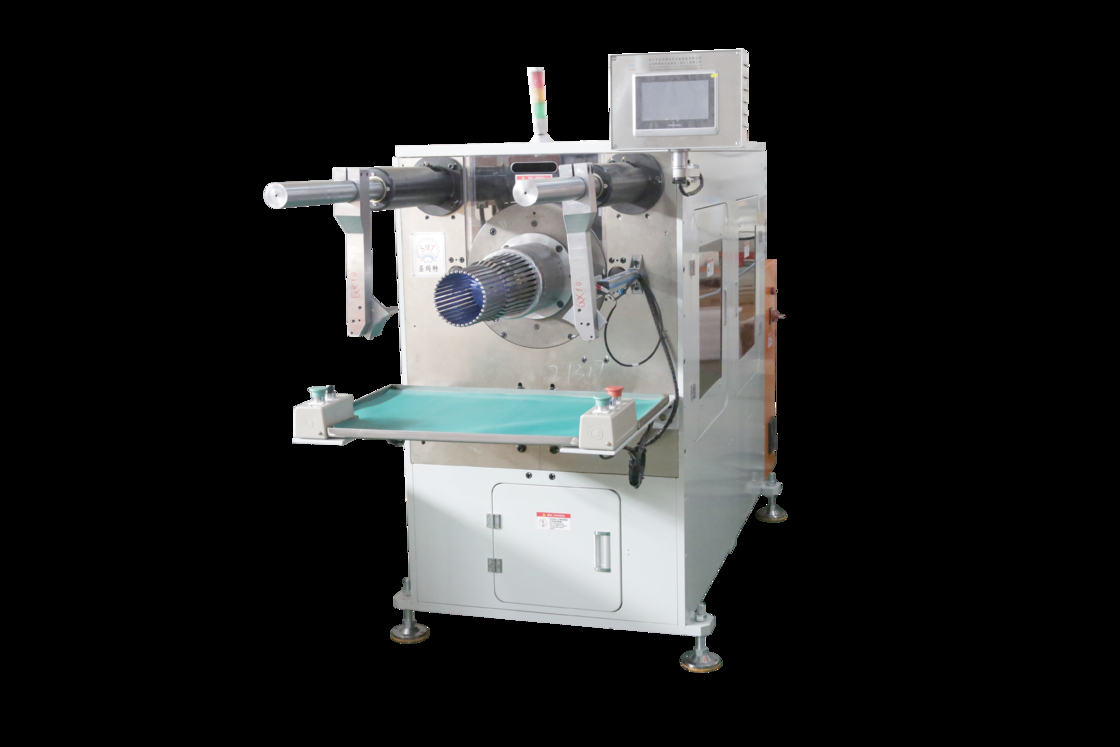

Produktbild
