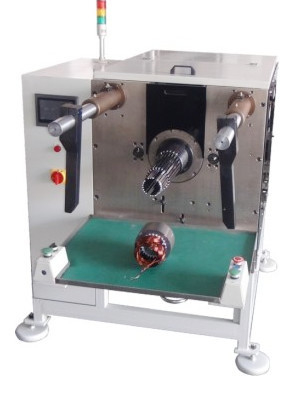

Maschine zur Einfügung von Servospulen für Stator-ID 100-200 mm
-
Hervorheben
Servo-Spuleneinlegemaschine für Stator
,100-200mm Statorwickelmaschine
,Wickel-Einlegemaschine mit Servo
-
HerkunftsortChina
-
MarkennameSMT
-
ZertifizierungISO/SGS Audit
-
ModellnummerSMT-QX10
-
Min Bestellmenge1 Set
-
PreisVerhandlungsfähig
-
Verpackung InformationenSperrholz-Kasten mit Dichtung
-
Lieferzeit8-10 Wochen
-
ZahlungsbedingungenT/t, l/c
-
Versorgungsmaterial-Fähigkeit1 Stück 7-11 Wochen
Maschine zur Einfügung von Servospulen für Stator-ID 100-200 mm
Servo-Spulen-Einsetzmaschine für 100-200 mm Stator-ID
Produktbeschreibung
Servo-Spulen-Einsetzmaschine 100-200 mm Stator-ID lS0/ SGS-Audit
Anwendung
Geeignet für Statoren, die in Einphasenmotoren, Dreiphasenmotoren, Kompressormotoren, Anlassermotoren, Waschmaschinenmotoren, Klimaanlagen und mehr verwendet werden. Diese Maschine setzt automatisch Spulen und Keile in Statoren ein. Die Anzahl der Nuten, die Spulen-Einschiebegeschwindigkeit und die Keillänge sind über HMI einstellbar, wodurch sie für verschiedene Induktionsmotoren geeignet ist.
Informationen, die für eine Anfrage nach einer Statorwicklungs-Einsetzmaschine benötigt werden:
Für optimale Ergebnisse geben Sie bitte detaillierte Zeichnungen an, einschließlich:
Für optimale Ergebnisse geben Sie bitte detaillierte Zeichnungen an, einschließlich:
- Stator-Lamellierungszeichnung
- Stator-Stapelzeichnung
- Drahtanschlusszeichnung
- Stator-Anwendungsdetails
Wichtige technische Merkmale
Diese Maschine verfügt über Papiervorschub mit Servomotor, HMI-Parametereinstellungen, einstellbare Einsetzgeschwindigkeit und Keilvorschubmodi basierend auf dem Nutfüllfaktor des Motors und der Drahtart. Die Werkzeugwechselzeit beträgt ≤10 Minuten.
| Modell | SMT-QX10 |
|---|---|
| Kernlänge | ≤250mm |
| Stator-ID | Φ100-200mm |
| Stator-AD | Φ170-260mm |
| Stapelhöhenbereich | 90-220mm |
| Werkzeugweg | ≤90mm |
| Kompatibler Draht | CU/AL |
| Luftdruck | 0,5～1MPa |
| Leistung | 10 kW |
| Stromversorgung | 3-Phasen 380V/50Hz |
| Gewicht | 11500 kg |
| Abmessung | (L)2400×(B)1300×(H)1700mm |
Anwendung
Hauptsächlich verwendet in Motoren für neue Energie-Automobile, Servomotoren, Generatoren, Dreiphasenmotoren, Pumpenmotoren, Kompressormotoren und Haushaltsgerätemotoren. Unser Fachwissen umfasst die Stator- und Rotor-Kernmontage, Nutisolierung, automatisches Wickeln, automatisches Einsetzen, automatisches Verschmelzen und automatische Harzimprägnierung für verschiedene Statorgrößen und Nutformen.
Unser Service
Wir legen Wert auf Produktqualität und Service, um Ihre globale Marktkonkurrenzfähigkeit zu erhöhen. Ob Sie Maschinen, Komponenten oder OEM-Produkte benötigen, SMT Motor Equipment ist Ihr zuverlässiger Partner. Wir freuen uns über Möglichkeiten, weltweit langfristige Geschäftsbeziehungen aufzubauen.
OEM/ODM
- Innovatives technisches Team bietet Komplettlösungen für einzigartige Anforderungen
- Spezialisiertes After-Sales-Team bietet schnellen Vor-Ort-Service
- Umfangreiches nationales und internationales Servicenetzwerk
- 24/7-Kundensupport über mehrere Kommunikationskanäle
Produktionslinienprofil
SMT bietet umfassende Dienstleistungen für die Motorenherstellung, einschließlich technischer Beratung, schlüsselfertiger Projekte, Kostenbewertung, Fertigungs-Know-how und Mitarbeiterschulung für AC-Motoren, DC-Motoren und BLDC-Motoren.
Über uns
Suzhou Smart Motor Equipment Manufacturing Co., Ltd ist ein High-Tech-Unternehmen, das sich auf die Konstruktion, Produktion und den Vertrieb von Motorenfertigungsanlagen spezialisiert hat. Mit 150 Mitarbeitern (einschließlich über 30 Ingenieuren), einer 20.000 m² großen Anlage und fortschrittlicher Ausrüstung bieten wir komplette Produktionslinien für verschiedene Motortypen. ISO9001:2000-zertifiziert seit 2012.
