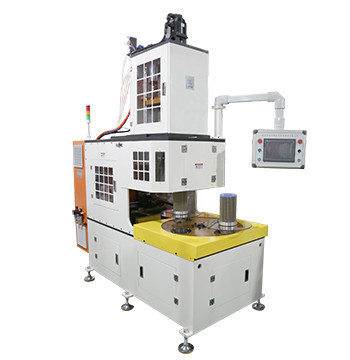

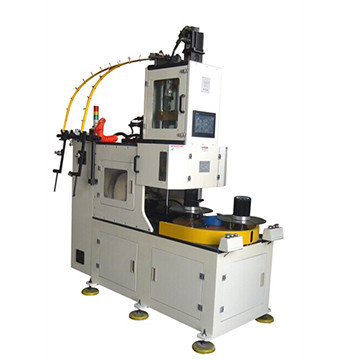

Vollautomatische Statorwickelmaschine 2000 U/min 150mm Paket

Automatische Spulenwickelmaschine für Wechselstrommotor Induktionsmotor

Diese Maschine wird hauptsächlich für die Wicklung der 2 Pole Stator verwendet.zur Verringerung der künstlichen Arbeitsintensität. Wicklungsprozess kann das Tippen erkennen ((5 mal), Klemmfunktionen, der Schlag und Drehwinkel des Schlages des Flügelfelzhebel kann je nach Bedarf innerhalb eines bestimmten Bereichs eingestellt werden.Gesamtrahmen aus Aluminiumlegierung (anodische Oxidationsbehandlung) mit importiertem AcrylschutzDie elektrische Steuerung erfolgt hauptsächlich durch PLC, Display und Frequenzumrichter.

Hauptfunktion und Merkmale der Maschine

DieElektromotor-Spulenwicklerist eine doppelstation automatische vertikale Wicklungsmaschine, Die Drehscheibe ist zwei Stationen Struktur. Es übernimmt Servo-System zu drehen und Index-Transferform.

Sie können Spulen exakt auf das gabelähnliche Schwungrad winden und die Spüle leicht auf den Spulenbefestiger übertragen, mit hoher Effizienz und großem Einführungswickelwirkung.

JederMaschine zum Wickeln von Spulenhat ein Wickelwerkzeug und drei vertikale Wickelformen.

Das gesamte Werkzeug kann gewechselt werden, und es dauert etwa 15 Minuten.

Die Hauptspindel wird durch einen Servomotor gesteuert.

Die PLC kann die Drehzahl, die Wicklungsgeschwindigkeit, die Wicklungshöhe, die Wicklungsgeschwindigkeit und die Wicklungsrichtung des Werkzeugs festlegen.

Die X- und Y-Spindel des Drahthockers und des Drahtschneiders übernehmen ein Servosystem, das die Länge des Brückendrahtes und des Leitdrahtes anpassen kann.

Die maximale Segmentzahl der gesunkenen Werkzeuge beträgt 6.

Lassen Sie zwei Drähte gleichzeitig wickeln.

Es ist mit der Anzeigefunktion für dynamische Kurven, tatsächliche Kurven, festgelegte Kurven, Ausfallursachen und Positions-Selbstkontrolle ausgestattet.

Wenn der Kupferdraht ausgeht, stoppt die Maschine automatisch.

DieAutomatische Spulenwickelmaschinehat keine deutlichen Schwingungen und Geräusche.

(1) Haupttechnische Daten

(2) Anwendung

Diese Maschine eignet sich für die Wicklung von 2-polischen, 4-polischen und 6-polischen Spulen.

(3) Hauptfunktion und Merkmale der Maschine

Wickelwerkzeuge: Jede Maschine verfügt über einen Wickelwerkzeugsatz und drei vertikale Wickelformen.
Das gesamte Werkzeug kann gewechselt werden, und es dauert etwa 15 Minuten.
Die Drehscheibe besteht aus zwei Stationen und verwendet ein Servo-System zur Dreh- und Indexübertragung.
Lassen Sie drei Drähte gleichzeitig wickeln.
Die Hauptspindel wird durch einen Servomotor gesteuert.
Die Arbeitsdrehgeschwindigkeit kann eingestellt werden.
Wenn der Kupferdraht ausgeht, stoppt die Maschine automatisch.
Die PLC kann die Drehzahl, die Wicklungsgeschwindigkeit, die Wicklungshöhe, die Wicklungsgeschwindigkeit und die Wicklungsrichtung des Werkzeugs festlegen.
Die X und Y Spindel des Drahthockers und des Drahtschneiders übernimmt ein Servosystem, das die Länge des Brückendrahtes und des Leitdrahtes anpassen kann.
Die maximale Segmentzahl der gesunkenen Werkzeuge beträgt 6.

(4) OEM/ODM-Profil

Mit erfahrenen Ingenieuren, geschickten Fachleuten, perfekter Ausrüstung, strenger Herstellungskontrolle und einem breiten Service-Netzwerk,Wir sind bestrebt, unseren Kunden die optimale Lösung für die Herstellung von Elektromotoren zu bieten.Bis jetzt haben wir, abgesehen vom großen Marktanteil in China, Maschinen in die Länder der Welt wie USA, Italien, Australien, Indien, Brasilien, Mexiko, Türkei, Thailand, Vietnam, Iran usw. exportiert.und unsere Maschinen haben einen guten Ruf unter den Kunden für ihre Langlebigkeit., zuverlässige Leistung, angemessener Preis und guter Nachdienst.

(5) Profil der Produktionslinie

Mit gutem Service, professionellem Team und zuverlässiger Qualität bietet SMT dem Kunden verschiedene Arten von Wechselstrommotor, Gleichstrommotor,Technische Beratung bei der Herstellung von BLDC-Motoren und Projektionsdienste schlüsselfertig, einschließlich der Kostenbeurteilung, des Fertigungs-Know-hows, der Ausbildung des Personals und des kompletten schlüsselfertigen Projekts.
