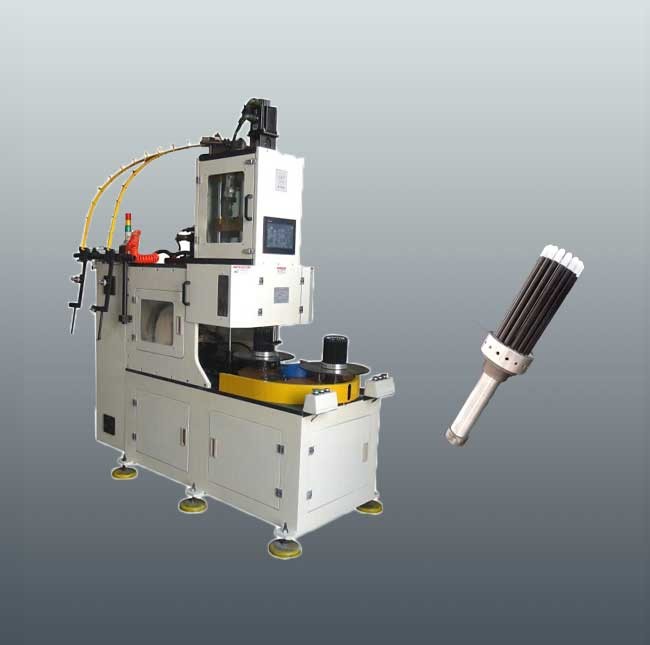

Automatische vertikale Ständer-Wickelmaschine für Tabellen-Ventilatormotor-Wicklungs-Produktion

Automatische vertikale Ständer-Wickelmaschine für Tabellen-Ventilatormotor-Wicklungs-Produktion

Automatic Vertical Stator Winding Machine for Table Fan Motor Winding Production

Produktdetails:

Herkunftsort: China
Markenname: SMT
Zertifizierung: ISO / SGS / BV
Modellnummer: LR150-I

Zahlung und Versand AGB:

Min Bestellmenge: 1 Satz
Preis: Price unit: USD; Price can be negotiated as per customer requirement.
Verpackung Informationen: Ausdehnender Plastikfilm, Vakuumverpackung, Sperrholzkisten. Das Maß hängt von der tatsächlichen Mas
Lieferzeit: 45-50 Tage, nachdem Vorauszahlung empfangen worden ist
Zahlungsbedingungen: T / T, L / C
Versorgungsmaterial-Fähigkeit: 20 Satz/Sätze pro Monat
Jetzt kontaktieren
Ausführliche Produkt-Beschreibung
Name: Automatische vertikale Spulen-Wickelmaschine für Tabellen-Ventilatormotor-Ständer-Wicklung Modell: LR150-I
Wickelkopf: Single Geschwindigkeit: ≤2500RPM
Stapelhöhe: Max120mm Garantie: 12 Monate

Automatische vertikale Spulen-Wickelmaschine für den Tabellen-Ventilatormotor-Ständer, der SMT-LR150-I wickelt


Ausgerüstet mit einzelnem Wickelkopf, doppelte Stationen mit Drehscheibe, wickelnde Ständerspulen in Übergangsschalen direkt und geordnet, die unter der sechs Steuerung der Servomotoren ist. Die Spulen, die durch Automaten gemacht werden, ist für zu den Schlitzen, sogar zu den Ständern mit hohem Schlitzfüllefaktor und zur kleinen Schlitzöffnungsbreite eingefügt werden einfacher. Unterdessen kann sie Arbeit effecitvely sparen.

(1) technische Parameter


Modell SMT-LR150-I
Wickelkopf 1 PC
Drahtdurchmesser D0.3-D1.0mm
Windgeschwindigkeit ≤2500r/min
Stapelhöhe ≤120mm
Wicklungspräzision Drehung ±0
Stromversorgung 380V/50/60Hz 8Kw
Luft pressre ≥0.6MPa
Gewicht ≈1600Kg
Maß (L) 1800× (W) 1200× (H) 2200mm














(2) Kurzanleitung der Maschine

Maschine „automatische vertikale Spulen-Wickelmaschine für Tabellen-Ventilatormotor-Ständer-Wicklung“ wird für elektrische Drähte zu einigen Spulen automatisch wickeln benutzt und das Setzen umwickelt in Übergangsschalenpfleger.
Es nimmt sechs Servomotoren an, um die Bewegung, wie das Haken u. der Schnitt des Drahtes zu steuern, das Drehscheibendrehen und Übergangsschalenindex-bewegung, etc. Es kann höhere Qualifikationsrate erzielen.
Betreiber müssen beim Funktionieren stehen.

(3) Hauptleitungs-Spezifikationen

1. Ausgerüstet mit einzelnem Kopf und doppelten den Stationen, umwickelt das Wickeln automatisch;
2. Das Wickeln von einer Phase umwickelt auf einmal, die für einige parallele Drähte passend ist;
3. Das Wickeln umwickelt in Übergangsschale automatisch und in Pfleger;
4. Alle Hauptspindel, die Hochgeschwindigkeitsform, die Draht eintauchen, haken und schneiden, die Drehscheibenrotation und der Übergangsschalenindex sind- unter Servobewegungssteuerung;
5. Besonders passend für Ständer mit hohem Schlitzfüllefaktor und kleiner Schlitzöffnung;
6. Wicklungsmodus wie automatischer Sprung, automatischer Ausschnitt und automatische Indexierung kann eingestellt werden in der Mensch-Maschine-Schnittstelle, Wicklungsspannung ist justierbar;
7. Erhalten Sie ununterbrochene oder unterbrochene Wicklungsweise und trifft die 2 Pfosten, 4 Pfosten und die Wicklung mit 6 Pfostenspulen;
8. Rettungsarbeit und hat hohe Leistungsfähigkeit.

(4) Dienstleistungen

Wir foucus auf dem Entwickeln und dem Produzieren von Maschinen/Ausrüstung für Induktionsbewegungsproduktion, wie Wickelmaschine und Spule, die und so weiter Maschine einfügen.
Entwurf und Herstellung dieser Produkte sind als Antrag des Kunden. Zum Beispiel können Formentwurf, Verteilung und Farbe, etc. specilized, wenn Kunde speziellen Antrag hat. Außerdem können wir helfen, den Plan von Maschinen in der Kundenseite erforderlichenfalls zu vereinbaren.
Unsere Ingenieure versehen Kunden mit technischer Unterstützung. Innerhalb eines Jahrgarantiezeitraums ist etwas technische Stütz- und einiger Teilebedarf zu ersetzen für freies. Überseenachservice ist auch verfügbar. Wenn Kunde unsere Hilfe benötigt, sind unsere Nachverkaufsingenieure an der Kundenseite innerhalb der kürzesten Zeit.
Wir sind in einem sicheren, Berufs- und leistungsfähigen Servicekonzept von „Klugheit und Menschlichkeit in Richtung zur Richtung der Entwicklung, in der Technologie und in der Welt gleichzeitig mit dem Fortschritt“, unterschiedlichen Bedarf von Kunden zu erfüllen, eine glänzende Karriere zu schaffen.

(5) Fertigungsstraße-Service

Mit gutem Service versehen Berufsteam und zuverlässige Qualität, SMT Kunden mit verschiedenen Arten von Ausrüstungen für verschiedene Bewegungsproduktion. Es kann eine gesetzte Maschine oder die ganze prodcuting Linie vom Wicklungsprozeß zum abschließenden Formungsprozeß sein. So, wenn Kunde die ganze Fertigungsstraße wünscht, können wir herstellenden technischen Beratungsdienst und schlüsselfertige Projektionsdienstleistung, einschließlich die Bewegungskostenrechnung erbringen, Herstellungsknow-how, Ausbildung des Personals, sogar komplettes schlüsselfertiges Projekt.
Automatische vertikale Ständer-Wickelmaschine für Tabellen-Ventilatormotor-Wicklungs-Produktion

(6) Unternehmensprofil - intelligenter Motor Equipment Manufacturing Co., Ltd. Suzhous

Intelligenter Motor Equipment Manufacturing Co.,Ltd Suzhous ist ein chinesischer Hersteller, der sich spezialisieren auf R&D ist und Ausrüstungen in die Welt herstellt und verkauft automatische Ausrüstungen für Bewegungsproduktion sowie exportiert. Die Firma hat jetzt fast 81 Angestellte einschließlich mehr als 10 Ingenieure und Techniker, mit der Baufläche ungefähr 5.000 Quadratmeter und hundered Sätze der modernen Produktion und der Ausrüstungen unter Prüfung.
Automatische vertikale Ständer-Wickelmaschine für Tabellen-Ventilatormotor-Wicklungs-Produktion
