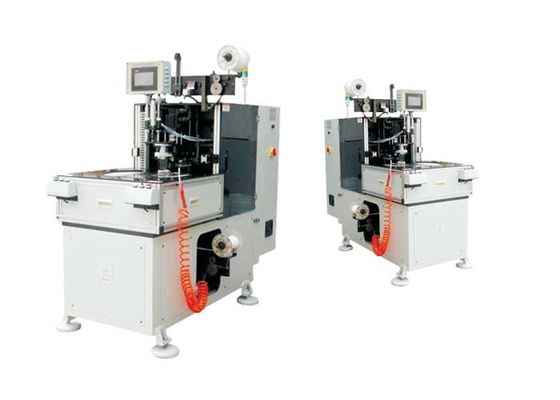

Umwickeln Sie Hauptschnüren/verbindliche Maschine mit Drehscheibe u. doppelten Schnüren-Nadeln SMT - SBZ160
Induktions-Bewegungswicklungs-schnürende Maschine, 2 Arbeitsplätze, 2 schnürende Nadeln, die Spule binden, geht gleichzeitig voran, kann Spulenköpfe reparieren und sie im in guter Verfassung halten.
Verschiedene Schnürenmodi sind dementsprechend settable. Mit schneller Geschwindigkeit ändern lärmarme, einfache Operation und einfache Werkzeugausstattung. Sie kann mit Robotern für voll-automatische Fertigungsstraße zusammen kombiniert werden.
(1) technische hauptsächlichinformationen
Modell |
SBZ160 |
Stapelhöhe |
15-120mm |
Ständer Identifikation. |
25-100mm |
Ständer O.D. |
≤Φ160mm |
Höhe der Spule |
≤40mm |
Schnüren-Modus |
Schlitz durch Schlitz/Abstandschlitz/Fantasieschnüren |
Schnüren-Geschwindigkeit |
über 0.45s/s |
Stromversorgung |
380V/50/60Hz 3.5Kw |
Gewicht |
1500kgs |
Maschinenmaß |
(L) 1950* (W) 1050* (H) 2050mm |
(2) Kurzanleitung der Maschine
Bearbeiten Sie „Spulen-Hauptschnüren/verbindliche Maschine mit Drehscheibe u. doppelten Schnüren-Nadeln“, die Enddoppelten Wickelköpfe maschinell, die sich auf einmal automatisch schnüren. In Betracht der Produktionskapazität in der Zeitdauer, ist es eine bessere Wahl.
(3) Hauptleitungs-Spezifikationen
1. Selbststruktur des Hinausschiebens von Ständern kann dementsprechend ausgerüstet werden;
2. Die Annahme von zwei Nadeln, um sich die Ständerwicklung zu schnüren beendet automatisch;
3. Annahme von CNC-Kontrollsystem, um die Servomotoren von vier Spindeln zu steuern;
4. Nadelumstellung und Ständerindex-bewegung angetrieben durch Servomotor;
5. Die getrennte Art Werkzeugausstattungsentwurf und Wechselzeit: ≤15mins; ;
6. kann Fehlersuche, mit der Funktion der Fehlerdiagnose ermitteln;
7. Hauptspindel angetrieben durch Servomotor; die Geschwindigkeit ist justierbar;
8. Schnürenmodus: Schnürenschlitz durch Schlitz, Abstandschlitz, Sprungsschlitz oder Fantasieschnüren;
9. Ausgerüstet mit der automatischen Fütterung, dem Schnitt und mechanischem Schnurspannungssystem;
10. Während der Produktion wird die Schnurspule auf den Boden in vertikale Position gelegt;
11. Schneller Stapelhöhewechsel ist durch Hände verfügbar;
12. Automatisch ausgerüstet mit Sicherheitsgitter, Zurückstellen nach Signal;
13. Betreiber arbeitet in der stehenden Lage;
14. Drücken des Knopfes, um die Maschine durch beide Hände anzustellen;
(4) Dienstleistungen
Wir werden in R&D und in der Herstellungsausrüstung für Induktionsbewegungsproduktion, wie Wickelmaschine, die Spule gewidmet, die und so weiter Maschine, schnürende Maschine einfügt.
Unsere Maschinen sind entsprechend Kundenanforderungen entworfen. Zum Beispiel können Maschinenfassade, Verteilungs- und Mechanismusstruktur, etc. specilized, wenn Kunde speziellen Antrag hat. Außerdem können wir helfen, den Plan von Maschinen der Kundenseite erforderlichenfalls zu vereinbaren.
Unsere Ingenieure versehen Kunden mit technischer Unterstützung. Innerhalb einer Jahrgarantiezeit können etwas technische Unterstützung und einige Teile für freies geliefert werden. Überseenachservice ist auch verfügbar. Wenn Kunde unsere Hilfe benötigt, sind unsere Nachverkaufsingenieure an der Kundenseite innerhalb der kürzesten Zeit.
Wir sind in einem sicheren, Berufs- und leistungsfähigen Servicekonzept von „Klugheit und Menschlichkeit in Richtung zur Richtung der Entwicklung, in der Technologie und in der Welt gleichzeitig mit dem Fortschritt“, unterschiedlichen Bedarf von Kunden zu erfüllen, eine glänzende Karriere zu schaffen.
(5) Fertigungsstraße-Service
SMT-Team kann Kunden mit verschiedenen Arten von Ausrüstungen für Elektromotorproduktion versehen. Es kann eine gesetzte Maschine oder die ganze prodcution Linie vom Wicklungsprozeß zum abschließenden Formungsprozeß sein.
So, wenn Kunde die ganze Fertigungsstraße wünscht, können wir herstellenden technischen Beratungsdienst und schlüsselfertige Projektionsdienstleistung, einschließlich die Bewegungskostenrechnung erbringen, Herstellungsknow-how, Ausbildung des Personals, sogar komplettes schlüsselfertiges Projekt.
(6) Unternehmensprofil - intelligenter Motor Equipment Manufacturing Co., Ltd. Suzhous
Intelligenter Motor Equipment Manufacturing Co.,Ltd Suzhous ist ein Hersteller in Suzhou-Stadt, China, das auf R&D spezialisiert wird und Ausrüstungen in die Welt herstellt und verkauft automatische Ausrüstungen für Bewegungsproduktion sowie exportiert. Die Firma hat jetzt fast 81 Angestellte einschließlich mehr als 10 Ingenieure und Techniker, mit der Baufläche ungefähr 5.000 Quadratmeter und hundered Sätze der modernen Produktion und der Ausrüstungen unter Prüfung.
