Elektromotor-Ständer-Wickelmaschine, doppelte Stations-Bewegungswickelmaschine

Elektromotor-Ständer-Wickelmaschine, doppelte Stations-Bewegungswickelmaschine

  • Elektromotor-Ständer-Wickelmaschine, doppelte Stations-Bewegungswickelmaschine
Elektromotor-Ständer-Wickelmaschine, doppelte Stations-Bewegungswickelmaschine
Produktdetails:
Herkunftsort: China
Markenname: SMT
Zertifizierung: SGS / ISO / BV
Modellnummer: SR350
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Preis: Price unit: USD; Price depends on configuration, design and customer special request, which can be negotiated later.
Verpackung Informationen: Plastikverpackungsfolie, Vakuumverpackung und Sperrholzkisten. Die Paketgröße hängt von der tatsächl
Lieferzeit: 40-45 Tage, nachdem der Auftrag vergeben worden ist
Zahlungsbedingungen: T / T, L / C
Versorgungsmaterial-Fähigkeit: 15 Satz/Sätze pro Monat
Kontakt
Ausführliche Produkt-Beschreibung
Name: Doppel-Station Bewegungswickelmaschine für Elektromotor Wechselstrom-/DC-Produktion Modell: SMT-SR350
Wickelkopf: Doppelte PC Spannung: 220V, 50/60HZ
Energie: 1.5KW Nanowatt: ≈900Kg
Garantie: 1-jährig Farbe: Besonders angefertigt
Markieren:

Elektromotor-Spulen-Wickelmaschine

,

Deckenlüfterwickelmaschine

,

Doppelte Stations-Bewegungswickelmaschine


Doppel-Station Bewegungswickelmaschine für Elektromotor Wechselstrom-/DC-Produktion SMT-SR350


Technische Parameter


Modell SMT-SR350
Drahtdurchmesser Φ0.3mm~Φ1.2mm
Wickelnder Formdurchmesser ≤Φ380mm
Wickelkopf 2pcs
Übergangsabstand ≤250mm
Entladen Sie Windgeschwindigkeit ≤1500r/min
Luftdruck ≥0.4MPa
Stromversorgung 220V/50/60Hz 1.5Kw
Gewicht ≈900Kg
Maß (L) 2000× (W) 1450× (H) 1500mm


Kurzanleitung der Maschine

Maschine „Doppel-Station Bewegungswickelmaschine für Elektromotor Wechselstrom-/DC-Produktion“ wird für elektrische Drähte zu den wickelnden Werkzeugen und zum Pfleger automatisch wickeln benutzt. Sie ist für doppelte unterschiedliche Arbeitsplätze speziell.
Betreiber müssen die Spulen durch Handbuch entladen, während zu reparieren ist einfach, mit niedrigen Kosten, wenn mit Störungen geschieht.


Ausgerüstet mit doppelten Wickelstationen und Wickelköpfen, die zwei Gruppenspulen auf einmal oder separat wickeln können automatisch. Betreiber muss Spulen manuell entladen. Zwei Stationen arbeiten separat, damit er Zeit des Be- und Entladung sparen kann, weil man wickelt und das andere entladen werden kann.


Wickelmaschineanwendung der Spule 1.Motor

Die halb automatische Bewegungsspulenwickelmaschine ist- für Ventilatormotor, Tabellenventilatormotor, Waschmaschinenmotor und verschiedene kleine Motoren, Quadrat, Runde und mehrschichtige Bewegungsspule passend.

Als ausgezeichneter Hersteller und Lieferant von Bewegungsproduktionsmaschinen, kann mechanisches Nide BerufsBeratungsdienste der bewegungsherstellungsausrüstungs- und -bewegungsfertigungstechnik zur Verfügung stellen.



2. Technische Daten der Bewegungsspulen-Wickelmaschine:



Produktname: halb automatische Bewegungsspulenwickelmaschine für Ventilatormotor- und Waschmaschinenmotor
Maschinenfarbe: RAL7035 (oder gemäß der Anforderung des Kunden)
Durchmesser des Drahtes: 0.5-1.5mm;
Schwingendurchmesser: 500mm;
Wickelnder ehemaliger Durchmesser: Max.350mm
Drehungs-Nr.-Genauigkeit: 0,2%;
Speisetank des Drahtes: 1-4pc
Übergangsabstand: 170-300mm
Reihendrahtzahl: 1-12;
Arbeitsgeschwindigkeit (Nulllast): 0-800 (entsprechend unterschiedlichem Durchmesserdraht, ist die Geschwindigkeit stepless justierbares, keine offensichtliche Erschütterung oder Geräusche;)
Maximale Umdrehungsgeschwindigkeit: 1600R.P.M
Maschinenproduktivität: herum 1000 Stunden pcs/8
Energie/Input: 220V/50Hz
Luftdruck: 0.5-0.8MPa
Energie: 0.75KW
Hauptleistungsstärke: 2.2KW-6P;
Frequenzumsetzer: 2.2KW;
Nutzlänge der quadratischen Spindel: 520mm.;
Maß der quadratischen Spindel: 20*20*625mm;
Maschinen-Maß: 1550mm × 1250mm × 1450mm
Maschinen-Gewicht: ≈ 850kg



3. Bewegungsspulen-Wickelmaschineeigenschaften

Das automatische Kerben, automatisches Klopfen, der Betreiber muss nur sich in setzen und die wickelnde Form aufheben und nimmt die gedrehten Spulen aus der Form heraus.

mit wickelndem quadratischem Achsschenkel zwei;

niedrige Erschütterung und lärmarm;

Kein defekter oder Emailschaden für den Draht;

Elektrische hauptsächlichteile und das Tragen passt Teile der hohen Qualität Bewegungsan;

Das Drehung Nr., Drahtdurchmesser, der Draht, der Breite kleiden, der Übergangsabstand, Wicklungsrichtung und Draht, die Richtung kleidet, sind- auf dem Prüfer ganz settable;

Drahtreihe: Schrittmotor + Schraubenstange;

Kann vorbildlicher Parameter Gesamt-999 eingestellt werden;

Maschine stoppt automatisch einmal Drahtringwicklung ist fertig;

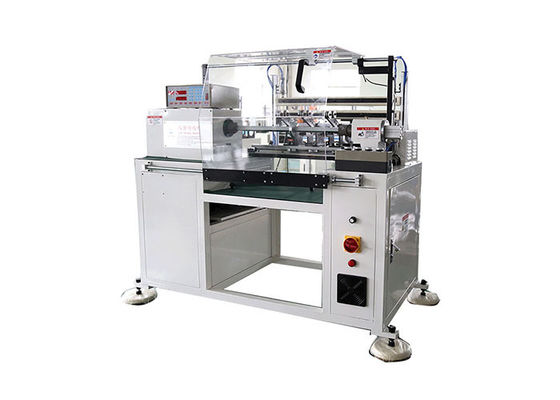

4. Bewegungsspulenwickelmaschine-Bildshow:


Elektromotor-Ständer-Wickelmaschine, doppelte Stations-Bewegungswickelmaschine 0

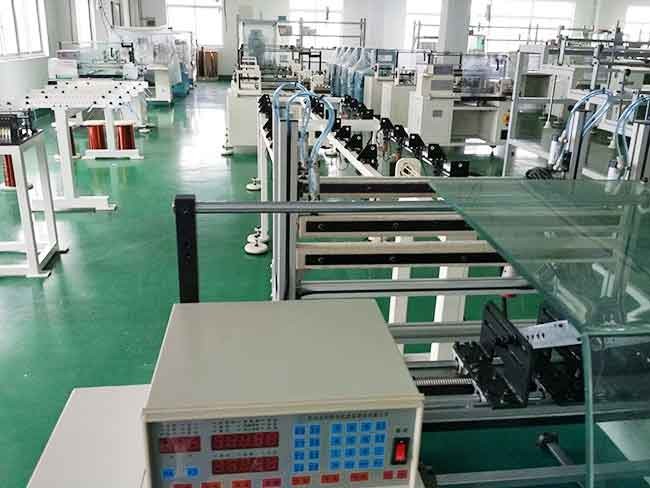

(6) Unternehmensprofil - intelligenter Motor Equipment Manufacturing Co.,Ltd Suzhous

Intelligenter Motor Equipment Manufacturing Co.,Ltd Suzhous ist ein Hersteller in Suzhou-Stadt, China, das auf R&D spezialisiert wird und Ausrüstungen in die Welt herstellt und verkauft automatische Ausrüstungen für Bewegungsproduktion sowie exportiert. Die Firma jetzt hat fast 81 Angestellte einschließlich mehr als 10 Ingenieure und Techniker, mit der Baufläche über 5.000 Quadratmeter und hundered Sätze der modernen Produktion und der Ausrüstungen unter der Prüfung.

Wunderbarere Videos und Bilder können durch untengenannte Verbindungen gefunden werden. Wir warten auf Sie dort!
Elektromotor-Ständer-Wickelmaschine, doppelte Stations-Bewegungswickelmaschine 1
