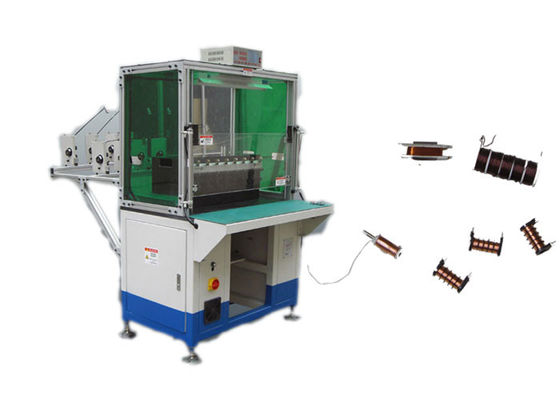

Förderanlage-Spulen-Wickelmaschine des Elektromotor-SMT-DR08 mit Umwandlung

Förderanlage-Spulen-Wickelmaschine des Elektromotor-SMT-DR08 mit Umwandlung

    • SMT-DR08 Electric Motor Winding Equipment Coil Winding Machine With Conversion
    • SMT-DR08 Electric Motor Winding Equipment Coil Winding Machine With Conversion
  • SMT-DR08 Electric Motor Winding Equipment Coil Winding Machine With Conversion

    Produktdetails:

    Herkunftsort: China
    Markenname: SMT
    Zertifizierung: ISO9001/SGS
    Modellnummer: SMT-DR08

    Zahlung und Versand AGB:

    Min Bestellmenge: 1 Satz
    Preis: Negotiable
    Verpackung Informationen: Sperrholz-Kasten oder tun gerade als Ihre Anforderung.
    Lieferzeit: 5 - 9 Wochen
    Zahlungsbedingungen: T / T, L / C
    Versorgungsmaterial-Fähigkeit: 1pcs/5 - 8 Wochen
    Jetzt kontaktieren
    Ausführliche Produkt-Beschreibung
    Name: Spulen-Wickelmaschine mit Umwandlungs-Elektromotor-Herstellungs-Ausrüstung Farbe: Weiß
    Nicht-Last Geschwindigkeit: ≤1500r/min Flieger: 200mm
    Übergangszahl: 2-6pcs Power Supply: 220v/50/60Hz 0.75Kw
    Gewicht: 850KG Dimension: (L) 1500* (W) 1200* (H) 2100mm
    Wickelkopf: 8pcs Luftdruck: ≥0.45MPa
    Transfer-Abstand: ≥170mm

    Förderanlage-Spulen-Wickelmaschine des Elektromotor-SMT-DR08 mit Umwandlung





    Diese Maschine ist eine Art einzel-köpfiger und der Doppelstation automatische Wickelmaschine; automatisch setzen Sie die Spule in tradsfer ehemaligen Pfleger; besonders passend für füllende Rate des hohen Schlitzes, kleiner Kerbenständer; Wicklungsmodus wie automatischer Sprung, automatischer Ausschnitt und automatische Indexierung kann auf einmal beendet werden mehrmals hintereinander; Parameter konnte in die Mensch-Maschine-Schnittstelle eingestellt werden und Spannung wickeln, ist justierbar; erhalten Sie ununterbrochene/unterbrochene Wicklungsweise und trifft die 2 Pfosten, 4 Pfosten und die Wicklung mit 6 Pfostenspulen,



    (1) technischer hauptsächlichparameter



    Modell DR08
    Drahtdurchmesser 0.08-0.8mm
    Leerlaufdrehzahl ≤3000r/min
    Wickelkopf 8pcs
    Durchmesser des Rahmens 20-120mm
    Max.Transfer-Abstand ≤250mm
    Luftdruck ≥0.4MPa
    Stromversorgung 220V/50/60Hz 0.75Kw
    Gewicht 850kgs
    Maß (L) 1500* (W) 1200* (H) 2100mm



    (2) die Operationsschritte dieser Maschine


    Um Stunden 1000pcs/8 ist es nur eine raue Idee, hängt von der Armaturnschlitzzahl und von der Drehungszahl ab.
    Laden Sie Armatur auf dem Shuttle manuell, Presse Startknopf, liefert Shuttle die Armatur an die Wicklungsposition, und automatischer Wicklungs-, Bewegungs- und Drahtausschnitt, nach dem Abschluss, der Shuttle, nimmt die fertige Armatur von der Wicklungsposition, Betreiber entladen die fertige Armatur, ein Zyklus wird abgeschlossen heraus.

    (3) Maschinenhauptfunktion und -eigenschaft


    Wicklungswerkzeugausstattung: jede Maschine hat eine gesetzte Wicklungswerkzeugausstattung und drei vertikale Wicklungsformen.
    Der Ganzsatz der Werkzeugausstattung kann geändert werden, und er nimmt über 15min.
    Die Drehscheibe ist die Struktur mit zwei Stationen. Sie nimmt Servosystem an, um Überweisungsformular zu drehen und zu indexieren.
    Erlauben Sie drei Drähte, die gleichzeitig wickeln.
    Hauptspindel wird durch Servomotor gesteuert. Die Spulendrehungs-Zahlgenauigkeit ist Drehung ±1.
    Die Arbeitsumdrehungsgeschwindigkeit kann eingestellt werden. Maschine hat keine eindeutige Erschütterung und Geräusche.
    Geben Sie vom Emailschaden frei und verdrahten Sie Verschluss. Sobald der Kupferdraht heraus laufen gelassen wird, stoppt Maschine automatisch.
    PLC kann Drehungszahl, Windgeschwindigkeit, Werkzeugausstattung gesunkene Höhe, Werkzeugausstattung gesunkene Geschwindigkeit und Wicklungsrichtung einstellen.
    X AndY die Spindel von Draht Hooker und von Drahtschneider nimmt Servosystem an. Sie kann die Länge des Brückendrahtes und -Anschlussleitung justieren.
    Die gesunkene Bearbeitung nimmt Servosystem an. Die maximale Segmentnummer der Werkzeugausstattung gesunken ist 6.



    (4) OEM-/ODMprofil


    Vollen Nutzen aus erfahrenen Ingenieuren ziehend, vervollkommnen talentierte Fachleute, Ausrüstung, die strenge prozesskontrollierte Herstellung und breites AbdeckungsInformationsnetz, werden wir eingeweiht, um unsere Kunden mit der optimierten Lösung zu versehen Elektromotorherstellung. Bis jetzt ausgenommen den großen Marktanteil an China, exportieren wir heraus Maschinen in die weltweiten Länder wie USA, Italien, Australien, Indien, Brasilien, Mexiko, Türkei, Thailand, Vietnam, Iran, usw., und unsere Maschinen teilen das große Ansehen unter Kunden für dauerhafte, zuverlässige Leistung es, angemessenen Preis und guten Nachservice.



    (5) Fertigungsstraße-Profil



    Mit gutem Service versehen Berufsteam und zuverlässige Qualität, Nide Kunden mit verschiedenen Arten von Wechselstrommotor, VON DC-Motor, VON BLDC-Motor, der technischen Beratungsdienst herstellen und von schlüsselfertigem Projektionsservice, einschließlich die Bewegungskostenrechnung, Herstellungsknow-how, Ausbildung des Personals und schließen schlüsselfertiges Projekt ab.

    Förderanlage-Spulen-Wickelmaschine des Elektromotor-SMT-DR08 mit Umwandlung

    (6) über Smart

    SMT Alliance Automation (Suzhou) Co., Ltd. ist das chinesisch-amerikanische Jointventure zwischen Suzhou Smart Motor Equipment Manufacturing Co., Ltd., im Jahre 2010 hergestellt, und Alliance Automation (Suzhou) Ltd., die Tochtergesellschaft in China von Alliance Winding Equipment, Inc. stellte im Jahre 1947 her. Basiert auf den Jahrzehnten der Ehrfurcht von R&D- und Technologieerfahrung, integrieren SMT Alliance Technologieentwurf, die Herstellung und erreichen und vermarkten, ergänzende Vorteile und gemeinsame Entwicklung zu erzielen.
    Die Produkte werden hauptsächlich im neuen Energieautomobilmotor, im Servomotor, im Generator, im Drehstrommotor, im Pumpenmotor, im Kompressormotor, im Haushaltsgerätmotor und in anderen Induktionsmotoren angewendet. Als Weltmarktführer haben wir offensichtliche Vorteile in der Ständer- und Rotorkernversammlung, in der Schlitzisolierung, in der Selbstwicklung, in der Selbsteinfügung, in der Selbstfixierung, in der Selbstharzimprägnierung und in anderer Bewegungsfertigungstechnik für unterschiedliche Größen und Schlitzform des Ständers.
