Servoständer-Wickelmaschine-/Bewegungsständer-Spulen-Winde Soem/ODM
1. Es ist die automatische horizontale Spule, die Maschine einfügt und setzt ein Wechselstromservomotorantriebssystem, ein stabilisiertes System der Wechselstrom-Frequenzumsetzungsgeschwindigkeit, ein pneumatisches und PLC integriertes Kontrollsystem ein.
2. Außerdem wird er mit den Funktionen des Selbstschlitzkeils ausgestattet, der an einer sixed Länge einzieht, und so weiter in Ständer mit Spule schneidet, umformt und einfügt. Die Einfügungsgeschwindigkeit der Spule kann stückweise eingestellt werden.
3. ausgerüstet mit Mensch-Maschine Schnittstelle, wird sie mit den Funktionen der Statusanzeige, der Ausfallwarnung und der verschiedenen Parametereinstellungen, des ect und der Vorteile des breiten Einsatzbereichs, des hohen Automatisierungsgrads, der einfachen Operation und des bequemen Formersatzes ausgestattet.
4. fähig zu die Ständerspule und -papier automatisch ziehen in die Ständerschlitze für einmal
(1) technische hauptsächlichdaten
Modell |
SMT-LR100 SMT-LR150I SMT-LR150 II SMT_LR200 | SLR70 | QLR70 |
| Wickelkopf | 1 1 1 1 | 2 | 4 |
| Drahtdurchmesser (Millimeter) | 0.3~1.0 0.3~1.0 0.3~1.2 0.3~1.2 0.3~1.2 | 0.2~1.0 | 0.2~1.0 |
| Entladen Sie Geschwindigkeit | ≤2500r/min ≤2500r/min ≤2500r/min ≤2000r/min | 3000 | 3000 |
| Stapelhöhe | ≤80mm ≤120mm ≤150mm ≤230mm | ≤70mm | ≤70mm |
| Wickelnde Präzision | + 0 + 0 + 0 + 0 | + 0 | + 0 |
| Stromversorgung | 380v/50/60HZ 8Kw 8Kw 9Kw | 7Kw | 7Kw |
| Luftdruck | ≥0.6Mpa ≥0.6Mpa ≥0.6Mpa ≥0.6Mpa | ≥0.6pa | ≥0.6pa |
| Gewicht | ≈1350Kg ≈1600Kg ≈1600Kg ≈2200Kg | ≈1950Kg | ≈2300Kg |
| Maß (L×W×Hcm) |
180×110×200 180×120×220 180×130×230 220×180×250 | 180×130×205 | 135×100×180 |
(2) Anwendung
Diese Maschine ist für 2 Pfosten, 4 Pfosten und Wicklung der Spulen 6poles passend.
(3) Maschinenhauptfunktion und -eigenschaft

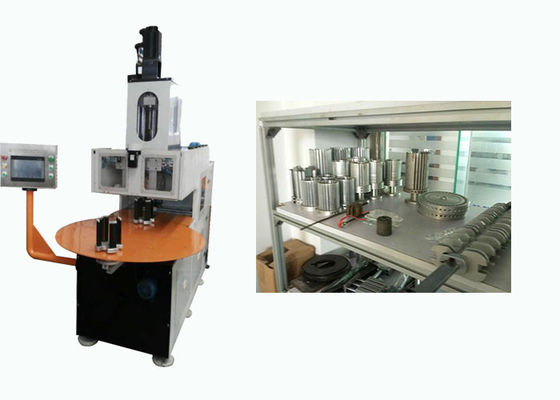

Wickelnde Werkzeugausstattung: jede Maschine hat eine wickelnde Werkzeugausstattung des Satzes und drei vertikale wickelnde Formen.
Der ganze Satz der Werkzeugausstattung kann geändert werden, und er nimmt über 15min.
Die Drehscheibe ist die Struktur mit zwei Stationen. Sie nimmt Servosystem an, um Überweisungsformular zu drehen und zu indexieren.
Erlauben Sie drei Drähte, die gleichzeitig wickeln.
Hauptspindel wird durch Servomotor gesteuert. Die Spulendrehungs-Zahlgenauigkeit ist Drehung ±1.
Die Arbeitsumdrehungsgeschwindigkeit kann eingestellt werden. Maschine hat keine eindeutige Erschütterung und Geräusche.
Geben Sie vom Emailschaden und vom Drahtverschluß frei. Sobald der Kupferdraht heraus laufen gelassen wird, stoppt Maschine automatisch.
PLC kann Drehungszahl, Windgeschwindigkeit, Bearbeitungsgesunkene Höhe, Bearbeitungsgesunkene Geschwindigkeit und Wicklungsrichtung einstellen.
Spindel X AndY von Draht Hooker und von Drahtschneider nimmt Servosystem an. Sie kann die Länge des Brückendrahtes und -Anschlussleitung justieren.
Die gesunkene Bearbeitung nimmt Servosystem an. Die maximale Segmentnummer der Werkzeugausstattung gesunken ist 6.
(4) OEM-/ODMprofil
Vollen Nutzen aus erfahrenen Ingenieuren, talentierten Fachleuten, perfekter Ausrüstung, prozesskontrolliertem und breitem AbdeckungsInformationsnetz der strengen Herstellung ziehend, werden wir eingeweiht, um unsere Kunden mit der optimierten Lösung zu versehen Elektromotorherstellung. Bis jetzt ausgenommen den großen Marktanteil an China, exportieren wir heraus Maschinen in die weltweiten Länder wie USA, Italien, Australien, Indien, Brasilien, Mexiko, Türkei, Thailand, Vietnam, Iran, usw., und unsere Maschinen teilen das große Ansehen unter Kunden für dauerhafte, zuverlässige Leistung es, angemessenen Preis und guten Nachservice.
(5) Fertigungsstraße-Profil
Mit gutem Service versehen Berufsteam und zuverlässige Qualität, SMT Kunden mit verschiedenen Arten von Wechselstrommotor, DC-Motor, BLDC-Motor, der technischen Beratungsdienst und schlüsselfertigen Projektionsservice, einschließlich das Bewegungskostenrechnungs-, -herstellungsknow-how, Ausbildung des Personals und komplettes schlüsselfertiges Projekt herstellt.
(6) über unsere Fabrik
Gefunden in Suzhou, wird eine schöne Stadt der Industrie, Handelsherz in der Jangtse-Delta, Smart auf den R&D, die Herstellung und die Verkäufe der Induktionsbewegungsmaschinerie spezialisiert. Unsere Maschinen produzierten in Suzhou-Fabrik werden zugetroffen hauptsächlich auf Induktionsmotoren wie Waschmaschinenmotor, Klimaanlagenmotor, Pumpenmotor, Spulenmotor, Drehstrommotor, Ventilatormotor und Kompressormotor, etc.
