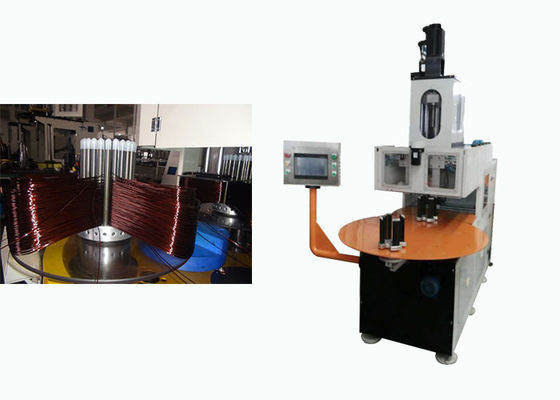

7Kw Gebläseleitkranz-Wickelmaschine ≤ 3000r/min Draht-Geschwindigkeit ISO9001/SGS
Basiert auf Ihrem Produktionsbedarf
1. entwerfen Sie das passende Produkt oder die Fertigungsstraße für Sie, Soem und ODM verfügbar
2. Wir haben die Berufs- und reichen Erfahrungsingenieure im inländischen und übersee.
3. Wir wickeln und prüfen die Proben in unserer Anlage vor Lieferung
(1) technische hauptsächlichdaten
Modell |
SMT-LR100 SMT-LR150I SMT-LR150 II SMT_LR200 | SLR70 | QLR70 |
| Wickelkopf | 1 1 1 1 | 2 | 4 |
| Drahtdurchmesser (Millimeter) | 0.3~1.0 0.3~1.0 0.3~1.2 0.3~1.2 0.3~1.2 | 0.2~1.0 | 0.2~1.0 |
| Entladen Sie Geschwindigkeit | ≤2500r/min ≤2500r/min ≤2500r/min ≤2000r/min | 3000 | 3000 |
| Stapelhöhe | ≤80mm ≤120mm ≤150mm ≤230mm | ≤70mm | ≤70mm |
| Wicklungs-Präzision | + 0 + 0 + 0 + 0 | + 0 | + 0 |
| Stromversorgung | 380v/50/60HZ 8Kw 8Kw 9Kw | 7Kw | 7Kw |
| Luftdruck | ≥0.6Mpa ≥0.6Mpa ≥0.6Mpa ≥0.6Mpa | ≥0.6pa | ≥0.6pa |
| Gewicht | ≈1350Kg ≈1600Kg ≈1600Kg ≈2200Kg | ≈1950Kg | ≈2300Kg |
| Maß (L×W×Hcm) |
180×110×200 180×120×220 180×130×230 220×180×250 | 180×130×205 | 135×100×180 |
(2) Anwendung
Diese Maschine ist für 2 Pfosten, 4 Pfosten und Wicklung der Spulen 6poles passend.
(3) Maschinenhauptfunktion und -eigenschaft
Wicklungswerkzeugausstattung: jede Maschine hat eine gesetzte Wicklungswerkzeugausstattung und drei vertikale Wicklungsformen.
Der Ganzsatz der Werkzeugausstattung kann geändert werden, und er nimmt über 15min.
Die Drehscheibe ist die Struktur mit zwei Stationen. Sie nimmt Servosystem an, um Überweisungsformular zu drehen und zu indexieren.
Erlauben Sie drei Drähte, die gleichzeitig wickeln.
Hauptspindel wird durch Servomotor gesteuert. Die Spulendrehungs-Zahlgenauigkeit ist Drehung ±1.
Die Arbeitsumdrehungsgeschwindigkeit kann eingestellt werden. Maschine hat keine eindeutige Erschütterung und Geräusche.
Geben Sie vom Emailschaden frei und verdrahten Sie Verschluss. Sobald der Kupferdraht heraus laufen gelassen wird, stoppt Maschine automatisch.
PLC kann Drehungszahl, Windgeschwindigkeit, Werkzeugausstattung gesunkene Höhe, Werkzeugausstattung gesunkene Geschwindigkeit und Wicklungsrichtung einstellen.
X AndY die Spindel von Draht Hooker und von Drahtschneider nimmt Servosystem an. Sie kann die Länge des Brückendrahtes und -Anschlussleitung justieren.
Die gesunkene Bearbeitung nimmt Servosystem an. Die maximale Segmentnummer der Werkzeugausstattung gesunken ist 6.
(4) OEM-/ODMprofil
Vollen Nutzen aus erfahrenen Ingenieuren ziehend, vervollkommnen talentierte Fachleute, Ausrüstung, die strenge prozesskontrollierte Herstellung und breites AbdeckungsInformationsnetz, werden wir eingeweiht, um unsere Kunden mit der optimierten Lösung zu versehen Elektromotorherstellung. Bis jetzt ausgenommen den großen Marktanteil an China, exportieren wir heraus Maschinen in die weltweiten Länder wie USA, Italien, Australien, Indien, Brasilien, Mexiko, Türkei, Thailand, Vietnam, Iran, usw., und unsere Maschinen teilen das große Ansehen unter Kunden für dauerhafte, zuverlässige Leistung es, angemessenen Preis und guten Nachservice.
(5) Fertigungsstraße-Profil
Mit gutem Service versehen Berufsteam und zuverlässige Qualität, Nide Kunden mit verschiedenen Arten von Wechselstrommotor, VON DC-Motor, VON BLDC-Motor, der technischen Beratungsdienst herstellen und von schlüsselfertigem Projektionsservice, einschließlich die Bewegungskostenrechnung, Herstellungsknow-how, Ausbildung des Personals und schließen schlüsselfertiges Projekt ab.
(6) über unsere Fabrik
Gefunden in Suzhou, wird eine schöne Stadt der Industrie, Handelsherz in der Jangtse-Delta, Smart auf den R&D, die Herstellung und die Verkäufe der Induktionsbewegungsmaschinerie spezialisiert. Unsere Maschinen, die in Suzhou-Fabrik produziert werden, werden hauptsächlich auf Induktionsmotoren wie Waschmaschinenmotor, Klimaanlagenmotor, Pumpenmotor, Spulenmotor, Drehstrommotor, Ventilatormotor und Kompressormotor, etc. zugetroffen.
Unsere Produkte werden auf der ganzen Welt verkauft. Sie können sich auf den gesamten Prozess unserer Produkte verlassen.
