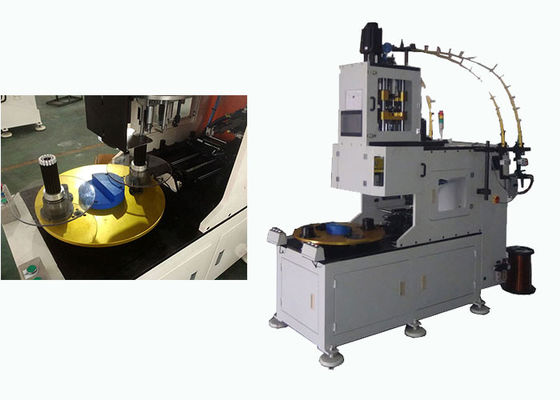

Pump Motor Stator Winding Machine 4 Poles And 6Poles Coils Winding

Pumpen Sie Bewegungsständer-Wickelmaschine 4 Polen und Wicklung der Spulen-6Poles

  • Markieren

    Deckenlüfterspulenwickelmaschine

    ,

    Elektromotor-Spulen-Wickelmaschine

    ,

    4 Pole-Ständer-Wickelmaschine

  • Name
    Pumpen-Bewegungsständer-Spulen-Wickelmaschine/Ständer-Wickelmaschine
  • Drahtgeschwindigkeit
    ≤3000r/min
  • Übergangszahl
    2-6pcs
  • Stromversorgung
    380v/50/60Hz 7Kw
  • Gewicht
    1100kg
  • Maß
    (L) 1800X (W) 1100X2200mm
  • Wickelkopf
    1PCS
  • Max Stack Height
    ≤70mm
  • Formleben
    >1.000.000 Schüsse
  • Automatischer Grad
    Voll-automatisch
  • Herkunftsort
    China
  • Markenname
    SMT
  • Zertifizierung
    ISO9001/SGS/CE
  • Modellnummer
    SMT-LR100
  • Min Bestellmenge
    1 Satz
  • Preis
    Negotiable
  • Verpackung Informationen
    Holzetui passend für Seetransport.
  • Lieferzeit
    37 - 45 Tage für 1set
  • Zahlungsbedingungen
    T / T, L / C, Western Union
  • Versorgungsmaterial-Fähigkeit
    2pcs/37 - 81 Tage

Pumpen Sie Bewegungsständer-Wickelmaschine 4 Polen und Wicklung der Spulen-6Poles

Pumpen Sie Bewegungsständer-Wickelmaschine 4 Polen und Wicklung der Spulen-6Poles





1. Sechs Spindeln werden durch Servomotoren gesteuert.
2. wickeln doppelte Wickelköpfe und vier Stationen Zweiphasenspulen auf einmal, die die einzelnen und mehrfachen Drähte wickeln können.

3. Vertikaler Wickelmaschine-Reihenwind umwickelt direkt und Pfleger in Übergangsschalen.
4. werden Hauptleitungsspindel, die Hochgeschwindigkeitsform, die Draht eintauchen, haken und schneiden, die Drehscheibe und der Übergangsschalenalle Index durch Servomotoren gesteuert.
5. Es ist für die Spuleneinfügung des Ständers mit hohem Schlitzfüllefaktor und Schlitzöffnung besonders passend.
6. Es spart Arbeit und hat hohe Leistungsfähigkeit.



(1) technische hauptsächlichdaten




Modell
SMT-LR100 SMT-LR150I SMT-LR150 II SMT_LR200 SLR70 QLR70
Wickelkopf 1 1 1 1 2 4
Drahtdurchmesser (Millimeter) 0.3~1.0 0.3~1.0 0.3~1.2 0.3~1.2 0.3~1.2 0.2~1.0 0.2~1.0
Entladen Sie Geschwindigkeit ≤2500r/min ≤2500r/min ≤2500r/min ≤2000r/min 3000 3000
Stapelhöhe ≤80mm ≤120mm ≤150mm ≤230mm ≤70mm ≤70mm
Wicklungs-Präzision + 0 + 0 + 0 + 0 + 0 + 0
Stromversorgung 380v/50/60HZ 8Kw 8Kw 9Kw 7Kw 7Kw
Luftdruck ≥0.6Mpa ≥0.6Mpa ≥0.6Mpa ≥0.6Mpa ≥0.6pa ≥0.6pa
Gewicht ≈1350Kg ≈1600Kg ≈1600Kg ≈2200Kg ≈1950Kg ≈2300Kg
Maß
(L×W×Hcm)
180×110×200 180×120×220 180×130×230 220×180×250 180×130×205 135×100×180



(2) Anwendung


Diese Maschine ist für 2 Pfosten, 4 Pfosten und Wicklung der Spulen 6poles passend.

(3) Maschinenhauptfunktion und -eigenschaft


Wicklungswerkzeugausstattung: jede Maschine hat eine gesetzte Wicklungswerkzeugausstattung und drei vertikale Wicklungsformen.
Der Ganzsatz der Werkzeugausstattung kann geändert werden, und er nimmt über 15min.
Die Drehscheibe ist die Struktur mit zwei Stationen. Sie nimmt Servosystem an, um Überweisungsformular zu drehen und zu indexieren.
Erlauben Sie drei Drähte, die gleichzeitig wickeln.
Hauptspindel wird durch Servomotor gesteuert. Die Spulendrehungs-Zahlgenauigkeit ist Drehung ±1.
Die Arbeitsumdrehungsgeschwindigkeit kann eingestellt werden. Maschine hat keine eindeutige Erschütterung und Geräusche.
Geben Sie vom Emailschaden frei und verdrahten Sie Verschluss. Sobald der Kupferdraht heraus laufen gelassen wird, stoppt Maschine automatisch.
PLC kann Drehungszahl, Windgeschwindigkeit, Werkzeugausstattung gesunkene Höhe, Werkzeugausstattung gesunkene Geschwindigkeit und Wicklungsrichtung einstellen.
X AndY die Spindel von Draht Hooker und von Drahtschneider nimmt Servosystem an. Sie kann die Länge des Brückendrahtes und -Anschlussleitung justieren.
Die gesunkene Bearbeitung nimmt Servosystem an. Die maximale Segmentnummer der Werkzeugausstattung gesunken ist 6.



(4) OEM-/ODMprofil


Vollen Nutzen aus erfahrenen Ingenieuren ziehend, vervollkommnen talentierte Fachleute, Ausrüstung, die strenge prozesskontrollierte Herstellung und breites AbdeckungsInformationsnetz, werden wir eingeweiht, um unsere Kunden mit der optimierten Lösung zu versehen Elektromotorherstellung. Bis jetzt ausgenommen den großen Marktanteil an China, exportieren wir heraus Maschinen in die weltweiten Länder wie USA, Italien, Australien, Indien, Brasilien, Mexiko, Türkei, Thailand, Vietnam, Iran, usw., und unsere Maschinen teilen das große Ansehen unter Kunden für dauerhafte, zuverlässige Leistung es, angemessenen Preis und guten Nachservice.



(5) Fertigungsstraße-Profil



Mit gutem Service versehen Berufsteam und zuverlässige Qualität, Nide Kunden mit verschiedenen Arten von Wechselstrommotor, VON DC-Motor, VON BLDC-Motor, der technischen Beratungsdienst herstellen und von schlüsselfertigem Projektionsservice, einschließlich die Bewegungskostenrechnung, Herstellungsknow-how, Ausbildung des Personals und schließen schlüsselfertiges Projekt ab.



(6) über unsere Fabrik

Gefunden in Suzhou, wird eine schöne Stadt der Industrie, Handelsherz in der Jangtse-Delta, Smart auf den R&D, die Herstellung und die Verkäufe der Induktionsbewegungsmaschinerie spezialisiert. Unsere Maschinen, die in Suzhou-Fabrik produziert werden, werden hauptsächlich auf Induktionsmotoren wie Waschmaschinenmotor, Klimaanlagenmotor, Pumpenmotor, Spulenmotor, Drehstrommotor, Ventilatormotor und Kompressormotor, etc. zugetroffen.
