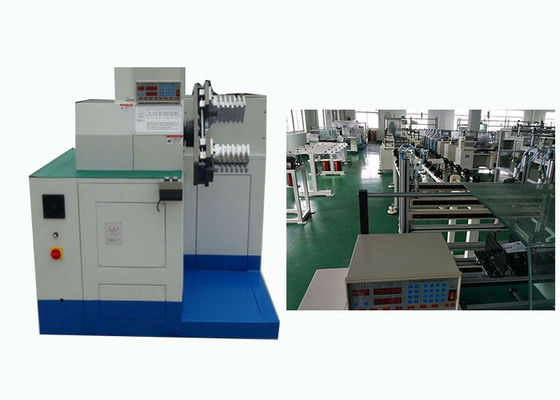

OEM / ODM Automatic Coil Winding Machine Around 1000pcs/8 hours

Automatische Spulen-Wickelmaschine Soems/ODM um Stunden 1000pcs/8

  • Markieren

    Elektromotor-Spulen-Wickelmaschine

    ,

    Deckenlüfterwickelmaschine

    ,

    Automatische Spulen-Wickelmaschine ODM

  • Name
    Automatische Spulen-Wickelmaschine für chinesischen Generator-Hersteller
  • Demoulding
    Halb-automatisch
  • Übergangszahl
    2-6pcs
  • Stromversorgung
    220V/50/60Hz 2.2Kw
  • Wickelkopf
    2pcs
  • Drahtdurchmesser
    0.4-1.2mm
  • Nutzlänge der Werkzeugausstattung
    ≤411mm
  • Wegiht
    979kg
  • Soem
    Ja
  • Herkunftsort
    China
  • Markenname
    SMT
  • Zertifizierung
    ISO9001 / SGS
  • Modellnummer
    SMT-R650
  • Min Bestellmenge
    1 Satz
  • Preis
    Negotiable
  • Verpackung Informationen
    Sperrholz-Kasten oder Sie können sagen uns.
  • Lieferzeit
    29 - 38 Tage
  • Zahlungsbedingungen
    T/T, L/C
  • Versorgungsmaterial-Fähigkeit
    2pcs/58 - 69 Tage

Automatische Spulen-Wickelmaschine Soems/ODM um Stunden 1000pcs/8

Automatische Spulen-Wickelmaschine Soems/ODM um Stunden 1000pcs/8





Nehmen Sie Mitsubishi-Steuereinheit an und ERHALTEN, die Mensch-Maschineninteraktion, den wickelnden Parameter der Ständer Nockenkombination ändernd und speichernd zu erzielen, die genau berechnet worden ist, sichern Sie den genauen wickelnden Prozess zu. Örtlich festgelegte Befestigung und die Struktur der Anwendung der Schutzhülse, um das Haken des Drahtes zu schützen, hängendem Draht schnell, genau und sicher zu versichern. Adopt Schrittmotor, zum der stabilen und genauen Index-Bewegung zuzusichern. Adopt importierte Aluminiumlegierungsrahmen.



(1) technischer hauptsächlichparameter



Modell R650
Schwingendurchmesser ≤450mm
Nutzlänge der Werkzeugausstattung ≤400mm
Paralleldrahtzahl ≤16pcs
Drahtdurchmesser 0.3-1.2mm
Draht, der Breite kleidet 400mm
Stromversorgung 220V/50/60Hz 2.2Kw
Maschinengewicht 950kgs
Luftdruck 0.4-0.6MPa
Maschinenmaß (L) 1500* (W) 1700* (H) 1550mm



(2) die Operationsschritte dieser Maschine


Produktions-Leistungsfähigkeit dieser Maschine
Um Stunden 1000pcs/8 ist es nur eine raue Idee, hängt von der Armaturnschlitzzahl und von der Drehungszahl ab.
Lastsarmatur auf dem Shuttle manuell, Presse Startknopf, Shuttle liefert die Armatur an die wickelnde Position, und automatischer Wicklungs-, Bewegungs- und Drahtausschnitt, nach dem Abschluss, der Shuttle, nimmt die fertige Armatur von der Wicklungsposition, Betreiber entladen die fertige Armatur, ein Zyklus wird abgeschlossen heraus.


(3) Maschinen-Hauptfunktion und Eigenschaft


Wickelnde Werkzeugausstattung: jede Maschine hat eine wickelnde Werkzeugausstattung des Satzes und drei vertikale wickelnde Formen.
Der ganze Satz der Werkzeugausstattung kann geändert werden, und er nimmt über 15min.
Die Drehscheibe ist die Struktur mit zwei Stationen. Sie nimmt Servosystem an, um Überweisungsformular zu drehen und zu indexieren.
Erlauben Sie drei Drähte, die gleichzeitig wickeln.
Hauptspindel wird durch Servomotor gesteuert. Die Spulendrehungs-Zahlgenauigkeit ist Drehung ±1.
Die Arbeitsumdrehungsgeschwindigkeit kann eingestellt werden. Maschine hat keine eindeutige Erschütterung und Geräusche.
Geben Sie vom Emailschaden und vom Drahtverschluß frei. Sobald der Kupferdraht heraus laufen gelassen wird, stoppt Maschine automatisch.
PLC kann Drehungszahl, Windgeschwindigkeit, Bearbeitungsgesunkene Höhe, Bearbeitungsgesunkene Geschwindigkeit und Wicklungsrichtung einstellen.
Spindel X AndY von Draht Hooker und von Drahtschneider nimmt Servosystem an. Sie kann die Länge des Brückendrahtes und -Anschlussleitung justieren.
Die gesunkene Bearbeitung nimmt Servosystem an. Die maximale Segmentnummer der Werkzeugausstattung gesunken ist 6.



(4) OEM-/ODMprofil


Vollen Nutzen aus erfahrenen Ingenieuren, talentierten Fachleuten, perfekter Ausrüstung, prozesskontrolliertem und breitem AbdeckungsInformationsnetz der strengen Herstellung ziehend, werden wir eingeweiht, um unsere Kunden mit der optimierten Lösung zu versehen Elektromotorherstellung. Bis jetzt ausgenommen den großen Marktanteil an China, exportieren wir heraus Maschinen in die weltweiten Länder wie USA, Italien, Australien, Indien, Brasilien, Mexiko, Türkei, Thailand, Vietnam, Iran, usw., und unsere Maschinen teilen das große Ansehen unter Kunden für dauerhafte, zuverlässige Leistung es, angemessenen Preis und guten Nachservice.



(5) Fertigungsstraße-Profil



Mit gutem Service versehen Berufsteam und zuverlässige Qualität, SMT Kunden mit verschiedenen Arten von Wechselstrommotor, DC-Motor, BLDC-Motor, der technischen Beratungsdienst und schlüsselfertigen Projektionsservice, einschließlich das Bewegungskostenrechnungs-, -herstellungsknow-how, Ausbildung des Personals und komplettes schlüsselfertiges Projekt herstellt.



(6) über Smart



Gefunden in Suzhou, wird eine schöne Stadt der Industrie, Handelsherz in der Jangtse-Delta, Smart auf den R&D, die Herstellung und die Verkäufe der Induktionsbewegungsmaschinerie spezialisiert. Unsere Maschinen produzierten in Suzhou-Fabrik werden zugetroffen hauptsächlich auf Induktionsmotoren wie Waschmaschinenmotor, Klimaanlagenmotor, Pumpenmotor, Spulenmotor, Drehstrommotor, Ventilatormotor und Kompressormotor, etc.
