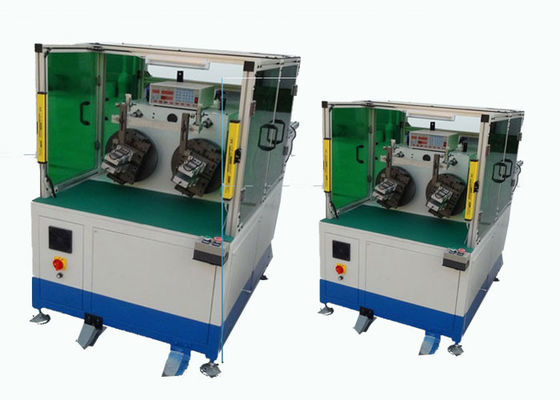

Electirc-Generator-Bewegungsständer-automatische Spulen-Wickelmaschine ISO9001/SGS
1. Die Maschineneinsätze umwickeln und zwängen gleichzeitig, wird Spuleneinfügung durch Servobewegungssystem und Keileinfügung durch variablen Frequenzmotor gesteuert.
2. Er wird durch HMI gesteuert, und Maschine kann Zusammenbruch automatisch bestimmen.
3. Diese Maschine ist für Polyester-Filmkeilrollenmaterial mit örtlich festgelegter Stärke und örtlich festgelegter Breite passend (Breite und Stärkemaß wird vom Kunden zur Verfügung gestellt)
4. Die Keilfütterung ist durch Schrittmotor. Fütterungslänge, schneiden, die Formung, Schlitzzahl einfügend konnte eingestellt werden.
5. sind Kupferdraht- und Aluminiumdraht appliable.
6. Produktionskapazität ≤25s/set (die Beschäftigtenstunden für zusätzliche Arbeit ausschließen)
7. Diese Maschine wird durch PLC gesteuert. Der ganzer Parameter konnte auf den Touch Screen eingestellt werden,
(1) die Informationen der Hauptmaschine
Modell | WR100 |
Drahtdurchmesser | 0.15-0.8mm |
Drehende Geschwindigkeit | 800r/min |
Wickelkopf | 2pcs |
Schwingendurchmesser | 250mm |
Max. wickelnder Abstand | 160mm |
Luftdruck | 0.4-0.7Mpa |
Stromversorgung | 220V/50/60Hz 1.5Kw |
MOQ | 1pcs |
Maß | (L) 1050* (W) 1800* (H) 1500mm |
(2) die Operationsschritte dieser Maschine
Produktions-Leistungsfähigkeit dieser Maschine
Um Stunden 1000pcs/8 ist es nur eine raue Idee, hängt von der Armaturnschlitzzahl und von der Drehungszahl ab.
Lastsarmatur auf dem Shuttle manuell, Presse Startknopf, Shuttle liefert die Armatur an die wickelnde Position, und automatischer Wicklungs-, Bewegungs- und Drahtausschnitt, nach dem Abschluss, der Shuttle, nimmt die fertige Armatur von der Wicklungsposition, Betreiber entladen die fertige Armatur, ein Zyklus wird abgeschlossen heraus.
(3) Maschinenhauptfunktion und -eigenschaft
Wickelnde Werkzeugausstattung: jede Maschine hat eine wickelnde Werkzeugausstattung des Satzes und drei vertikale wickelnde Formen.
Der ganze Satz der Werkzeugausstattung kann geändert werden, und er nimmt über 15min.
Die Drehscheibe ist die Struktur mit zwei Stationen. Sie nimmt Servosystem an, um Überweisungsformular zu drehen und zu indexieren.
Erlauben Sie drei Drähte, die gleichzeitig wickeln.
Hauptspindel wird durch Servomotor gesteuert. Die Spulendrehungs-Zahlgenauigkeit ist Drehung ±1.
Die Arbeitsumdrehungsgeschwindigkeit kann eingestellt werden. Maschine hat keine eindeutige Erschütterung und Geräusche.
Geben Sie vom Emailschaden und vom Drahtverschluß frei. Sobald der Kupferdraht heraus laufen gelassen wird, stoppt Maschine automatisch.
PLC kann Drehungszahl, Windgeschwindigkeit, Bearbeitungsgesunkene Höhe, Bearbeitungsgesunkene Geschwindigkeit und Wicklungsrichtung einstellen.
Spindel X AndY von Draht Hooker und von Drahtschneider nimmt Servosystem an. Sie kann die Länge des Brückendrahtes und -Anschlussleitung justieren.
Die gesunkene Bearbeitung nimmt Servosystem an. Die maximale Segmentnummer der Werkzeugausstattung gesunken ist 6.
(4) OEM-/ODMprofil
Vollen Nutzen aus erfahrenen Ingenieuren, talentierten Fachleuten, perfekter Ausrüstung, prozesskontrolliertem und breitem AbdeckungsInformationsnetz der strengen Herstellung ziehend, werden wir eingeweiht, um unsere Kunden mit der optimierten Lösung zu versehen Elektromotorherstellung. Bis jetzt ausgenommen den großen Marktanteil an China, exportieren wir heraus Maschinen in die weltweiten Länder wie USA, Italien, Australien, Indien, Brasilien, Mexiko, Türkei, Thailand, Vietnam, Iran, usw., und unsere Maschinen teilen das große Ansehen unter Kunden für dauerhafte, zuverlässige Leistung es, angemessenen Preis und guten Nachservice.
(5) Fertigungsstraße-Profil
Mit gutem Service versehen Berufsteam und zuverlässige Qualität, SMT Kunden mit verschiedenen Arten von Wechselstrommotor, DC-Motor, BLDC-Motor, der technischen Beratungsdienst und schlüsselfertigen Projektionsservice, einschließlich das Bewegungskostenrechnungs-, -herstellungsknow-how, Ausbildung des Personals und komplettes schlüsselfertiges Projekt herstellt.
Die Produkte werden hauptsächlich im neuen Energieautomobilmotor, im Servomotor, im Generator, im Drehstrommotor, im Pumpenmotor, im Kompressormotor, im Haushaltsgerätmotor und in anderen Induktionsmotoren angewendet. Als Weltmarktführer haben wir offensichtliche Vorteile in der Ständer- und Rotorkernversammlung, in der Schlitzisolierung, in der Selbstwicklung, in der Selbsteinfügung, in der Selbstfixierung, in der Selbstharzimprägnierung und in anderer Bewegungsfertigungstechnik für unterschiedliche Größen und Schlitzform des Ständers.
