200mm Flier Electric Motor Winding Equipment  Full Automatic Field

200mm Flieger-Elektromotor-Förderanlage-voll automatisches Feld

  • Markieren

    Elektromotor-Spulen-Wickelmaschine

    ,

    Deckenlüfterwickelmaschine

    ,

    200mm Flieger-Bewegungsförderanlage

  • Name
    Starter-Ständer, Maschinen-volle automatische Feldmagnetspule-Wickelmaschine produzierend
  • Flieger
    200mm
  • Übergangszahl
    2-6pcs
  • Stromversorgung
    220V/50/60Hz 1.5Kw
  • Maß
    (L) 1050* (W) 1800* (H) 1500mm
  • Wickelkopf
    2-6pcs
  • Luftdruck
    0.6-0.7MPa
  • Drahtdurchmesser
    0.15-0.9mm
  • Herkunftsort
    China
  • Markenname
    SMT
  • Zertifizierung
    ISO9001 / SGS
  • Modellnummer
    SMT-WR100
  • Min Bestellmenge
    1 Satz
  • Preis
    Negotiable
  • Verpackung Informationen
    Sperrholzkasten oder wie sagen wir Ihre Anforderung über das Paket.
  • Lieferzeit
    3-9 Wochen
  • Zahlungsbedingungen
    T / T, L / C
  • Versorgungsmaterial-Fähigkeit
    1pcs/3-8 Wochen

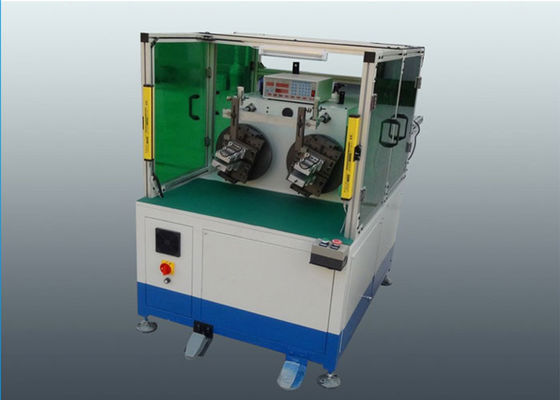

200mm Flieger-Elektromotor-Förderanlage-voll automatisches Feld

200mm Flieger-Elektromotor-Förderanlage-voll automatisches Feld





Dieses können Hochgeschwindigkeitswickelmaschinen wickeln und Drähte als Sie zu binden brauchte. Wie Justage der Länge des Drahtes Haupt und des Endstücks. Die Wickelmaschinen können Drähte mit Magnetring, Warensuffixdraht und anderen speziellen Drähten auch stützen.
Wir können die Wickelmaschinen für Ihren speziellen Bedarf sogar verbessern, wenn Sie große Produktion von Drähten und von Kabeln haben



(1) die Informationen der Hauptmaschine



Modell WR100
Drahtdurchmesser 0.15-0.8mm
Drehende Geschwindigkeit 800r/min
Wickelkopf 2pcs
Schwingendurchmesser 250mm
Max. Wicklungsabstand 160mm
Luftdruck 0.4-0.7Mpa
Stromversorgung 220V/50/60Hz 1.5Kw
MOQ 1pcs
Maß (L) 1050* (W) 1800* (H) 1500mm



(2) die Operationsschritte dieser Maschine


Produktions-Leistungsfähigkeit dieser Maschine
Um Stunden 1000pcs/8 ist es nur eine raue Idee, hängt von der Armaturnschlitzzahl und von der Drehungszahl ab.
Laden Sie Armatur auf dem Shuttle manuell, Presse Startknopf, liefert Shuttle die Armatur an die Wicklungsposition, und automatischer Wicklungs-, Bewegungs- und Drahtausschnitt, nach dem Abschluss, der Shuttle, nimmt die fertige Armatur von der Wicklungsposition, Betreiber entladen die fertige Armatur, ein Zyklus wird abgeschlossen heraus.

(3) Maschinenhauptfunktion und -eigenschaft


Wicklungswerkzeugausstattung: jede Maschine hat eine gesetzte Wicklungswerkzeugausstattung und drei vertikale Wicklungsformen.
Der Ganzsatz der Werkzeugausstattung kann geändert werden, und er nimmt über 15min.
Die Drehscheibe ist die Struktur mit zwei Stationen. Sie nimmt Servosystem an, um Überweisungsformular zu drehen und zu indexieren.
Erlauben Sie drei Drähte, die gleichzeitig wickeln.
Hauptspindel wird durch Servomotor gesteuert. Die Spulendrehungs-Zahlgenauigkeit ist Drehung ±1.
Die Arbeitsumdrehungsgeschwindigkeit kann eingestellt werden. Maschine hat keine eindeutige Erschütterung und Geräusche.
Geben Sie vom Emailschaden frei und verdrahten Sie Verschluss. Sobald der Kupferdraht heraus laufen gelassen wird, stoppt Maschine automatisch.
PLC kann Drehungszahl, Windgeschwindigkeit, Werkzeugausstattung gesunkene Höhe, Werkzeugausstattung gesunkene Geschwindigkeit und Wicklungsrichtung einstellen.
X AndY die Spindel von Draht Hooker und von Drahtschneider nimmt Servosystem an. Sie kann die Länge des Brückendrahtes und -Anschlussleitung justieren.
Die gesunkene Bearbeitung nimmt Servosystem an. Die maximale Segmentnummer der Werkzeugausstattung gesunken ist 6.



(4) OEM-/ODMprofil


Vollen Nutzen aus erfahrenen Ingenieuren ziehend, vervollkommnen talentierte Fachleute, Ausrüstung, die strenge prozesskontrollierte Herstellung und breites AbdeckungsInformationsnetz, werden wir eingeweiht, um unsere Kunden mit der optimierten Lösung zu versehen Elektromotorherstellung. Bis jetzt ausgenommen den großen Marktanteil an China, exportieren wir heraus Maschinen in die weltweiten Länder wie USA, Italien, Australien, Indien, Brasilien, Mexiko, Türkei, Thailand, Vietnam, Iran, usw., und unsere Maschinen teilen das große Ansehen unter Kunden für dauerhafte, zuverlässige Leistung es, angemessenen Preis und guten Nachservice.

200mm Flieger-Elektromotor-Förderanlage-voll automatisches Feld 0

(5) Fertigungsstraße-Profil



Mit gutem Service versehen Berufsteam und zuverlässige Qualität, Nide Kunden mit verschiedenen Arten von Wechselstrommotor, VON DC-Motor, VON BLDC-Motor, der technischen Beratungsdienst herstellen und von schlüsselfertigem Projektionsservice, einschließlich die Bewegungskostenrechnung, Herstellungsknow-how, Ausbildung des Personals und schließen schlüsselfertiges Projekt ab.



Die Produkte werden hauptsächlich im neuen Energieautomobilmotor, im Servomotor, im Generator, im Drehstrommotor, im Pumpenmotor, im Kompressormotor, im Haushaltsgerätmotor und in anderen Induktionsmotoren angewendet. Als Weltmarktführer haben wir offensichtliche Vorteile in der Ständer- und Rotorkernversammlung, in der Schlitzisolierung, in der Selbstwicklung, in der Selbsteinfügung, in der Selbstfixierung, in der Selbstharzimprägnierung und in anderer Bewegungsfertigungstechnik für unterschiedliche Größen und Schlitzform des Ständers.
