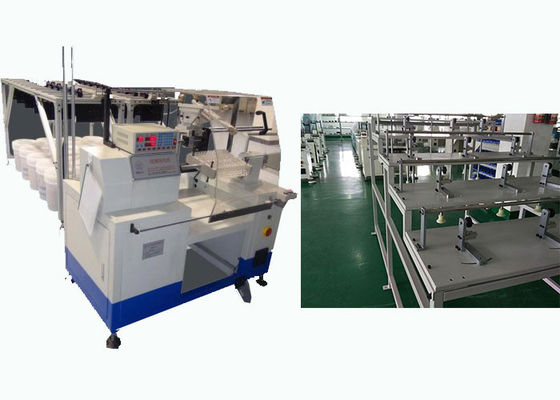

Lange Bewegungsständer-Wickelmaschine automatisch SMT - R350

Lange Bewegungsständer-Wickelmaschine automatisch SMT - R350

  • Lange Bewegungsständer-Wickelmaschine automatisch SMT - R350
  • Lange Bewegungsständer-Wickelmaschine automatisch SMT - R350
Lange Bewegungsständer-Wickelmaschine automatisch SMT - R350
Produktdetails:
Herkunftsort: China
Markenname: SMT
Zertifizierung: ISO9001/SGS
Modellnummer: SMT-R350
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Preis: Negotiable
Verpackung Informationen: Furnierholzkasten
Lieferzeit: 41 - 68days
Zahlungsbedingungen: T / T, L / C
Versorgungsmaterial-Fähigkeit: 1pcs/41 - 68days
Kontakt
Ausführliche Produkt-Beschreibung
Name: Lange Bewegungsständer-Spulen-Wickelmaschine automatisch Farbe: weiss/blau
Nicht-Last Geschwindigkeit: ≤1500r/min Flieger: 200mm
Übergangszahl: 4-8pcs Dimension: (L) 2000X (W) 1450X1500mm
Wickelkopf: 2-6 Luftdruck: ≥0.6MPa
Transfer-Abstand: ≥170mm
Markieren:

Elektromotorspulenwickelmaschine

,

Deckenlüfterwickelmaschine

Lange Bewegungsständer-Wickelmaschine automatisch SMT - R350





Hauptkonfiguration:
a., kann Reihe des Fadens mit Wickelkopf acht, der Wickelkopflänge und Aufzug leicht justiert werden.
b.Equipped mit beweglichem Drahtrahmen (einschließlich Spule mit acht Gruppen und acht Spulen, Größe ist 120mm × 300mm Durchmesser).
c. Mit der Spindel mit zwei Formen: Maße 16 × 16 × 630mm
d., ist Versorgungsrahmengröße 800 × 800 × 780mm.
e., installieren Sie Bremswiderstände, die Position genauer



(1) technischer hauptsächlichparameter



Modell R350
Drahtdurchmesser 0.3-1.2mm
Wicklungs-Durchmesser 100-350mm
Übergangsabstand ≤250mm
Leerlaufdrehzahl 1500r/min
Stromversorgung 220V/50/60Hz 1.5Kw
Gewicht 900kgs
Maß 2000*1450*1500mm
MOQ 1 gesetzte Wickelmaschine
Lieferfrist 30 Tage nach dem Auftrag wird bestätigt





(2) die Operationsschritte dieser Maschine


Produktions-Leistungsfähigkeit dieser Maschine
Um Stunden 1000pcs/8 ist es nur eine raue Idee, hängt von der Armaturnschlitzzahl und von der Drehungszahl ab.
Laden Sie Armatur auf dem Shuttle manuell, Presse Startknopf, liefert Shuttle die Armatur an die Wicklungsposition, und automatischer Wicklungs-, Bewegungs- und Drahtausschnitt, nach dem Abschluss, der Shuttle, nimmt die fertige Armatur von der Wicklungsposition, Betreiber entladen die fertige Armatur, ein Zyklus wird abgeschlossen heraus.



(3) Maschinenhauptfunktion und -eigenschaft


Wicklungswerkzeugausstattung: jede Maschine hat eine gesetzte Wicklungswerkzeugausstattung und drei vertikale Wicklungsformen.
Der Ganzsatz der Werkzeugausstattung kann geändert werden, und er nimmt über 15min.
Die Drehscheibe ist die Struktur mit zwei Stationen. Sie nimmt Servosystem an, um Überweisungsformular zu drehen und zu indexieren.
Erlauben Sie drei Drähte, die gleichzeitig wickeln.
Hauptspindel wird durch Servomotor gesteuert. Die Spulendrehungs-Zahlgenauigkeit ist Drehung ±1.
Die Arbeitsumdrehungsgeschwindigkeit kann eingestellt werden. Maschine hat keine eindeutige Erschütterung und Geräusche.
Geben Sie vom Emailschaden frei und verdrahten Sie Verschluss. Sobald der Kupferdraht heraus laufen gelassen wird, stoppt Maschine automatisch.
PLC kann Drehungszahl, Windgeschwindigkeit, Werkzeugausstattung gesunkene Höhe, Werkzeugausstattung gesunkene Geschwindigkeit und Wicklungsrichtung einstellen.
X AndY die Spindel von Draht Hooker und von Drahtschneider nimmt Servosystem an. Sie kann die Länge des Brückendrahtes und -Anschlussleitung justieren.
Die gesunkene Bearbeitung nimmt Servosystem an. Die maximale Segmentnummer der Werkzeugausstattung gesunken ist 6.





(4) OEM-/ODMprofil


Vollen Nutzen aus erfahrenen Ingenieuren ziehend, vervollkommnen talentierte Fachleute, Ausrüstung, die strenge prozesskontrollierte Herstellung und breites AbdeckungsInformationsnetz, werden wir eingeweiht, um unsere Kunden mit der optimierten Lösung zu versehen Elektromotorherstellung. Bis jetzt ausgenommen den großen Marktanteil an China, exportieren wir heraus Maschinen in die weltweiten Länder wie USA, Italien, Australien, Indien, Brasilien, Mexiko, Türkei, Thailand, Vietnam, Iran, usw., und unsere Maschinen teilen das große Ansehen unter Kunden für dauerhafte, zuverlässige Leistung es, angemessenen Preis und guten Nachservice.



(5) Fertigungsstraße-Profil



Mit gutem Service versehen Berufsteam und zuverlässige Qualität, Nide Kunden mit verschiedenen Arten von Wechselstrommotor, VON DC-Motor, VON BLDC-Motor, der technischen Beratungsdienst herstellen und von schlüsselfertigem Projektionsservice, einschließlich die Bewegungskostenrechnung, Herstellungsknow-how, Ausbildung des Personals und schließen schlüsselfertiges Projekt ab.

Lange Bewegungsständer-Wickelmaschine automatisch SMT - R350 0

(6) über uns


Die Produkte werden hauptsächlich im neuen Energieautomobilmotor, im Servomotor, im Generator, im Drehstrommotor, im Pumpenmotor, im Kompressormotor, im Haushaltsgerätmotor und in anderen Induktionsmotoren angewendet. Als Weltmarktführer haben wir offensichtliche Vorteile in der Ständer- und Rotorkernversammlung, in der Schlitzisolierung, in der Selbstwicklung, in der Selbsteinfügung, in der Selbstfixierung, in der Selbstharzimprägnierung und in anderer Bewegungsfertigungstechnik für unterschiedliche Größen und Schlitzform des Ständers.



Jahre der Erfahrung und der Entwurfsidee kombinierend, ganz gut zu versuchen, Einzelfertigungsanforderungen gerecht zu werden, können wir verschiedene Wahlen, wie halb-Selbstfertigungsstraße, Selbstfertigungsstraße und unbemanntes Produktionssystem, etc. zur Verfügung stellen. Unser hochwertiges und Hochleistungsfähigkeits-Team immer stellen das optimale Projekt, die technische Unterstützung und das Produktionsverfahren zur Verfügung, stellen die hochwertige Ausrüstung her und tun den Nachservice rechtzeitig zu Kunden. Wir hoffen herzlichst, den langfristigen Kontakt und die Zusammenarbeit mit den neuen und alten Kunden herzustellen und beizubehalten, um die spätesten technischen Leistungen in der Bewegungsherstellungs-Maschinerieindustrie zu teilen.
