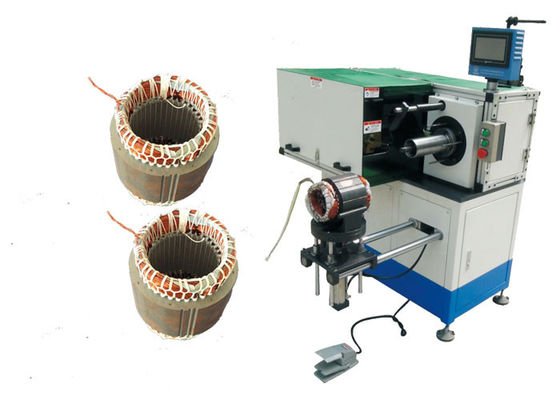

Die horizontale einseitige Statorwicklungsschnürmaschine nimmt industrielle PLC, Mensch-Computer-Schnittstelle und horizontalen Rahmenstrukturentwurf an, die Servosystemmaschine steuert genau die Schnüraktion. Unterschiedliche Schnürverfahren wie Slot-für-Slot-Schnürung, Intervall-Schnürung und Fancy-Schnürung sind programmierbar. Diese horizontale einseitige Statorwicklungs-Schnürmaschine ist für den großen Stator mit hohem Wicklungsüberhang geeignet. Das Werkzeug ist beweglich und für ein schnelles Laden und Entladen des Stators geeignet, wodurch die Arbeitskraft effektiv reduziert wird.
(1) Wichtigste technische Informationen
Modell | DW300 |
Höhe des Stapels | 100 - 260 mm |
Stator-ID | 110-210mm |
Stator OD | ≤ 301 mm |
Höhe des Überhangs | ≤50mm |
Laccing-Modus | Schlitz für Schlitz / Intervallschlitz / Fancy Lacing |
Schnürgeschwindigkeit | 8-48 Schlitz |
Energieversorgung | 380v / 50 / 60Hz 0,75 kW |
Maschinengewicht | Über 450kg |
Maschinengröße (LxBxH) | 1160x 1200x1500mm |
(2) Vorteil
Diese Maschine nimmt Servo-System, CNC-Steuerung Design und HIM-Programm.
Die Indexierung wird vom Servosystem gesteuert. Es könnte ein anderer Schnürungsmodus eingestellt werden, wie z. B. Schlitzschnürung, Intervallschnürung und ausgefallene Schnürung.
Hauptspindel nimmt das Servosteuersystem an. Die Rotationsgeschwindigkeit kann eingestellt werden.
Zwei vom Servosystem angetriebene Nadeln schnüren gleichzeitig obere und untere Spule.
Maschine kann Faden automatisch einziehen und Faden schneiden. Es besteht keine Notwendigkeit, einen Knoten zu binden.
Werkzeugwechsel ist schnell und bequem. Stator Stack Length Bereich ist 50-130mm.
Schnürspannung kann eingestellt werden,
Produktionskapazität ≤1s / Steckplatz.
Sollte kein Kupferdrahtbruch und Drahtlack gebrochen sein.
Primäre Qualifikationsrate ≥98,5%, nach Nacharbeiten, die Rate ≥99,5%
seine Maschine nimmt Sicherheitsgitterschutzsystem an. Der Bediener muss beim Betrieb stehen.
Maschine nimmt zwei Hände an, die gleichzeitig Knopf beginnen, um Sicherheit sicherzustellen.
(3) Maschinen-Hauptmerkmal
1. Anpassungsindustrielle PLC, Mensch-Computer Schnittstelle und horizontales Rahmenstrukturdesign, die Servosystemmaschine steuert genau die Schnürungaktion.
2. Unterschiedliche Schnürverfahren wie Slot-für-Slot-Schnürung, Intervall-Schnürung und Fancy-Schnürung sind programmierbar.
3. Diese Maschine ist für den großen Stator mit hohem Wicklungsüberhang verwendbar.
4. Das Werkzeug ist beweglich und für das schnelle Laden und Entladen des Stators geeignet, um somit die Arbeitskraft effektiv zu reduzieren.
(4) OEM / ODM
Das Unternehmen produziert hauptsächlich Motormaschinen und -geräte. Unsere Produkte umfassen hauptsächlich automatische Wickelmaschine, Schnürmaschine, Einfügemaschine, Formmaschine, Formmaschine usw. Wir übernehmen im Ausland fortschrittliche Technologie und Prozesse und Corporate Willenskraft zur Verbesserung der elektromechanischen vollautomatischen Fabrik Produktionskapazität, mit der stabilsten Qualität und Kundenservice zu bekommen das größte Vertrauen.
Wir sind in einem sicheren, professionellen und effizienten Service-Konzept von "Weisheit und Menschlichkeit in Richtung der Entwicklung, Technologie und der Welt gleichzeitig mit dem Fortschritt", um verschiedene Bedürfnisse der Kunden zu erfüllen, um eine brillante Karriere zu schaffen.
(5) Produktionslinienprofil
Mit gutem Service, professionellem Team und zuverlässiger Qualität, SMT bieten Kunden mit verschiedenen Arten von AC-Motor, DC-Motor, BLDC Motor Fertigung technischen Beratungsservice und Turn-Key-Projektierung, einschließlich der Motorkostenbewertung, Fertigung Know-how, Mitarbeiterschulung, und vervollständigen Sie das schlüsselfertige Projekt.
