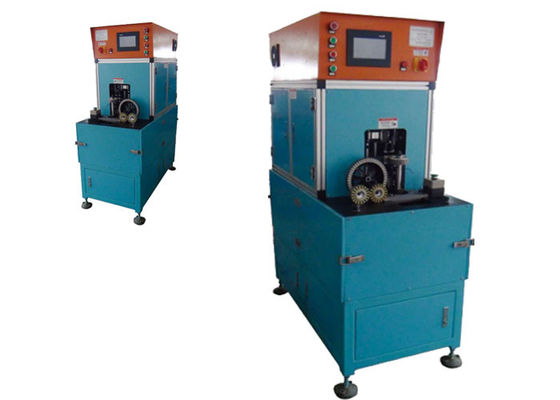

Hohe Leistungsfähigkeits-elektrischer Fahrrad-Rad-Motor, der automatische umwickelnde Maschine SMT- LG300 wickelt
Diese Radbewegungswickelmaschine ist für das elektrische Fahrrad bestimmt. Sie tut die Wicklung unter Kontrolle des Servomotors. Sein HMI konnte die Störung bestimmen, den Ertrag etc. zählen und sparen. Auch Radbewegungswickelmaschine konnte gegründete automatische Drahtsein Fütterung, Multidurchmesserdrahtwicklung, automatische Indexierung, automatische Schlitz-Überspringen, Windgeschwindigkeit etc. Sie ist von der einfachen Operation und in hohem Grade von der Leistungsfähigkeit.
(1) technisches hauptsächlichdatum
Einzelteil | Daten |
Modell | LG300 |
Passender Drahtdurchmesser | 0.2-0.7mm |
Ständerdurchmesser | 150-300mm |
Wickelnde Zahl | 1-9 Stücke |
Ständerhöhe | 15-35mm |
Stromversorgung | 220V/ 50/60Hz, 1.5kw |
Maschinengewicht | Über 400kg |
Maschinenmaß (LxWxH) | 1300x 800 x 1500mm |
(2) Anwendung
Diese Maschine ist für 2 Pfosten, Wicklung mit 4 Pfostenspulen passend.
(3) Maschinenhauptfunktion und -eigenschaft
Wickelnde Werkzeugausstattung: jede Maschine hat eine wickelnde Werkzeugausstattung des Satzes und drei vertikale wickelnde Formen.
Der ganze Satz der Werkzeugausstattung kann geändert werden, und er nimmt über 15min.
Die Drehscheibe ist die Struktur mit zwei Stationen. Sie nimmt Servosystem an, um Überweisungsformular zu drehen und zu indexieren.
Erlauben Sie drei Drähte, die gleichzeitig wickeln.
Hauptspindel wird durch Servomotor gesteuert. Die Spulendrehungs-Zahlgenauigkeit ist Drehung ±1.
Die Arbeitsumdrehungsgeschwindigkeit kann eingestellt werden. Maschine hat keine eindeutige Erschütterung und Geräusche.
Geben Sie vom Emailschaden und vom Drahtverschluß frei. Sobald der Kupferdraht heraus laufen gelassen wird, stoppt Maschine automatisch.
PLC kann Drehungszahl, Windgeschwindigkeit, Bearbeitungsgesunkene Höhe, Bearbeitungsgesunkene Geschwindigkeit und Wicklungsrichtung einstellen.
Spindel X AndY von Draht Hooker und von Drahtschneider nimmt Servosystem an. Sie kann die Länge des Brückendrahtes und -Anschlussleitung justieren.
Die gesunkene Bearbeitung nimmt Servosystem an. Die maximale Segmentnummer der Werkzeugausstattung gesunken ist 6.
(4) OEM-/ODMprofil
Vollen Nutzen aus erfahrenen Ingenieuren, talentierten Fachleuten, perfekter Ausrüstung, prozesskontrolliertem und breitem AbdeckungsInformationsnetz der strengen Herstellung ziehend, werden wir eingeweiht, um unsere Kunden mit der optimierten Lösung zu versehen Elektromotorherstellung. Bis jetzt ausgenommen den großen Marktanteil an China, exportieren wir heraus Maschinen in die weltweiten Länder wie USA, Italien, Australien, Indien, Brasilien, Mexiko, Türkei, Thailand, Vietnam, Iran, usw., und unsere Maschinen teilen das große Ansehen unter Kunden für dauerhafte, zuverlässige Leistung es, angemessenen Preis und guten Nachservice.
(5) Fertigungsstraße-Profil
Mit gutem Service versehen Berufsteam und zuverlässige Qualität, SMT Kunden mit verschiedenen Arten von Wechselstrommotor, DC-Motor, BLDC-Motor, der technischen Beratungsdienst und schlüsselfertigen Projektionsservice, einschließlich das Bewegungskostenrechnungs-, -herstellungsknow-how, Ausbildung des Personals und komplettes schlüsselfertiges Projekt herstellt.
(6) über unsere Fabrik
Gefunden in Suzhou, wird eine schöne Stadt der Industrie, Handelsherz in der Jangtse-Delta, Smart auf den R&D, die Herstellung und die Verkäufe der Induktionsbewegungsmaschinerie spezialisiert. Unsere Maschinen produzierten in Suzhou-Fabrik werden zugetroffen hauptsächlich auf Induktionsmotoren wie Waschmaschinenmotor, Klimaanlagenmotor, Pumpenmotor, Spulenmotor, Drehstrommotor, Ventilatormotor und Kompressormotor, etc.
