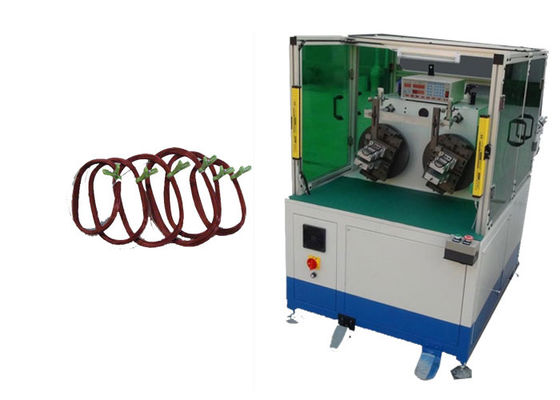

Two Stations Automatic Stator Winding Machine  For Fan Stator 3HP

Zwei Stations-automatische Ständer-Wickelmaschine für Gebläseleitkranz 3HP

  • Markieren

    Deckenlüfterspulenwickelmaschine

    ,

    Elektromotor-Spulen-Wickelmaschine

    ,

    Zwei Stations-Ständer-Wickelmaschine

  • Name
    Pumpenbewegungsspulenwickelmaschine /two stationiert automatische Ständerwickelmaschine
  • Farbe
    Weiß
  • Flieger
    200mm
  • Übergangszahl
    2-6pcs
  • Stromversorgung
    220V/50/60Hz 1.5Kw
  • Gewicht
    1600KG
  • Maß
    (L) 1050* (W) 1800* (H) 1500mm
  • Wickelkopf
    2pcs
  • Luftdruck
    0.4-0.7Mpa
  • Drahtdurchmesser
    0.15-0.8mm
  • Herkunftsort
    China
  • Markenname
    SMT
  • Zertifizierung
    ISO9001 / SGS
  • Modellnummer
    SMT-WR100
  • Min Bestellmenge
    1 Satz
  • Preis
    Negotiable
  • Verpackung Informationen
    Sperrholzkasten oder wie sagen wir Ihre Anforderung über das Paket.
  • Lieferzeit
    8-10 Wochen
  • Zahlungsbedingungen
    T / T, L / C
  • Versorgungsmaterial-Fähigkeit
    1pcs/8-10 Wochen

Zwei Stations-automatische Ständer-Wickelmaschine für Gebläseleitkranz 3HP

Zwei Stations-automatische Ständer-Wickelmaschine für Gebläseleitkranz 3HP SMT-WR100





(1) die Informationen der Hauptmaschine



Modell WR100
Drahtdurchmesser 0.15-0.8mm
Drehende Geschwindigkeit 800r/min
Wickelkopf 2pcs
Schwingendurchmesser 250mm
Max. wickelnder Abstand 160mm
Luftdruck 0.4-0.7Mpa
Stromversorgung 220V/50/60Hz 1.5Kw
MOQ 1pcs
Maß (L) 1050* (W) 1800* (H) 1500mm



(2) die Operationsschritte dieser Maschine


Produktions-Leistungsfähigkeit dieser Maschine
Um Stunden 1000pcs/8 ist es nur eine raue Idee, hängt von der Armaturnschlitzzahl und von der Drehungszahl ab.
Lastsarmatur auf dem Shuttle manuell, Presse Startknopf, Shuttle liefert die Armatur an die wickelnde Position, und automatischer Wicklungs-, Bewegungs- und Drahtausschnitt, nach dem Abschluss, der Shuttle, nimmt die fertige Armatur von der Wicklungsposition, Betreiber entladen die fertige Armatur, ein Zyklus wird abgeschlossen heraus.

(3) Maschinenhauptfunktion und -eigenschaft


Wickelnde Werkzeugausstattung: jede Maschine hat eine wickelnde Werkzeugausstattung des Satzes und drei vertikale wickelnde Formen.
Der ganze Satz der Werkzeugausstattung kann geändert werden, und er nimmt über 15min.
Die Drehscheibe ist die Struktur mit zwei Stationen. Sie nimmt Servosystem an, um Überweisungsformular zu drehen und zu indexieren.
Erlauben Sie drei Drähte, die gleichzeitig wickeln.
Hauptspindel wird durch Servomotor gesteuert. Die Spulendrehungs-Zahlgenauigkeit ist Drehung ±1.
Die Arbeitsumdrehungsgeschwindigkeit kann eingestellt werden. Maschine hat keine eindeutige Erschütterung und Geräusche.
Geben Sie vom Emailschaden und vom Drahtverschluß frei. Sobald der Kupferdraht heraus laufen gelassen wird, stoppt Maschine automatisch.
PLC kann Drehungszahl, Windgeschwindigkeit, Bearbeitungsgesunkene Höhe, Bearbeitungsgesunkene Geschwindigkeit und Wicklungsrichtung einstellen.
Spindel X AndY von Draht Hooker und von Drahtschneider nimmt Servosystem an. Sie kann die Länge des Brückendrahtes und -Anschlussleitung justieren.
Die gesunkene Bearbeitung nimmt Servosystem an. Die maximale Segmentnummer der Werkzeugausstattung gesunken ist 6.



(4) OEM-/ODMprofil


Vollen Nutzen aus erfahrenen Ingenieuren, talentierten Fachleuten, perfekter Ausrüstung, prozesskontrolliertem und breitem AbdeckungsInformationsnetz der strengen Herstellung ziehend, werden wir eingeweiht, um unsere Kunden mit der optimierten Lösung zu versehen Elektromotorherstellung. Bis jetzt ausgenommen den großen Marktanteil an China, exportieren wir heraus Maschinen in die weltweiten Länder wie USA, Italien, Australien, Indien, Brasilien, Mexiko, Türkei, Thailand, Vietnam, Iran, usw., und unsere Maschinen teilen das große Ansehen unter Kunden für dauerhafte, zuverlässige Leistung es, angemessenen Preis und guten Nachservice.

Zwei Stations-automatische Ständer-Wickelmaschine für Gebläseleitkranz 3HP 0

(5) Fertigungsstraße-Profil



Mit gutem Service versehen Berufsteam und zuverlässige Qualität, SMT Kunden mit verschiedenen Arten von Wechselstrommotor, DC-Motor, BLDC-Motor, der technischen Beratungsdienst und schlüsselfertigen Projektionsservice, einschließlich das Bewegungskostenrechnungs-, -herstellungsknow-how, Ausbildung des Personals und komplettes schlüsselfertiges Projekt herstellt.



Die Produkte werden hauptsächlich im neuen Energieautomobilmotor, im Servomotor, im Generator, im Drehstrommotor, im Pumpenmotor, im Kompressormotor, im Haushaltsgerätmotor und in anderen Induktionsmotoren angewendet. Als Weltmarktführer haben wir offensichtliche Vorteile in der Ständer- und Rotorkernversammlung, in der Schlitzisolierung, in der Selbstwicklung, in der Selbsteinfügung, in der Selbstfixierung, in der Selbstharzimprägnierung und in anderer Bewegungsfertigungstechnik für unterschiedliche Größen und Schlitzform des Ständers.
