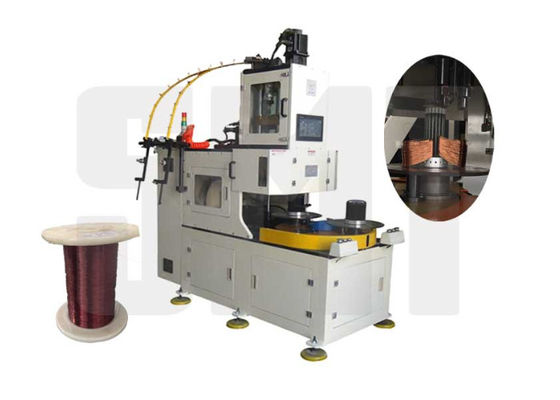

Automatische Spulen-Wickelmaschine für Wechselstrommotor-Induktions-Motor

Automatische Spulen-Wickelmaschine für Wechselstrommotor-Induktions-Motor

Diese Maschine verwendete hauptsächlich für die 2 Wicklung des Pfostenständers. Ein Ständer ist in jeden Zyklus gedreht, erheblich verbessert Produktions-Leistungsfähigkeit, automatisches Laden und entfernt Form, um künstliche Arbeitsintensität zu verringern. Wickelnder Prozess kann das Klopfen verwirklichen (5mal) und Funktionen festklemmen, der Anschlag und Gelenkwinkel des Fliegengabel-Hebelanschlags kann innerhalb eines bestimmten Bereiches je nach Bedarf justiert werden. Totalrahmen der aluminiumlegierung (Behandlung der aufsteigenden Oxidation) mit importiertem Acrylschutz. Elektrisch ist durch PLC, displayer und Frequenzumsetzer hauptsächlich kontrolliert. Sichere und zuverlässige Einstellung, Anzeige.

Maschinenhauptfunktion und -eigenschaft

Die Elektromotorspulenwickelmaschine ist eine automatische vertikale Wickelmaschine der Doppelstation, die Drehscheibe ist die Struktur mit zwei Stationen. Sie nimmt Servosystem an, um Überweisungsformular zu drehen und zu indexieren.

Fähig, Spulen auf das forklike Schwungrad genau zu wickeln und die Spule leicht zu übertragen, um Inserter, mit hoher Leistungsfähigkeit und großem Einfügungswickelndem Effekt zu umwickeln.

Jede Spulenwickelmaschine hat eine wickelnde Werkzeugausstattung des Satzes und drei vertikale wickelnde Formen.

Der ganze Satz der Werkzeugausstattung kann geändert werden, und er nimmt über 15min.

Hauptspindel wird durch Servomotor gesteuert. Die Spulendrehungs-Zahlgenauigkeit ist Drehung ±1.

PLC kann Drehungszahl, Windgeschwindigkeit, Bearbeitungsgesunkene Höhe, Bearbeitungsgesunkene Geschwindigkeit und Wicklungsrichtung einstellen.

X- und y-Spindel von Draht Hooker und von Drahtschneider nimmt Servosystem an. Sie kann die Länge des Brückendrahtes und -Anschlussleitung justieren.

Die gesunkene Bearbeitung nimmt Servosystem an. Die maximale Segmentnummer der Werkzeugausstattung gesunken ist 6.

Erlauben Sie zwei Drähte, die gleichzeitig wickeln.

Und es wird mit der Anzeigenfunktion von dynamischen Drehungen, von tatsächlichen Drehungen, von gesetzten Drehungen, von Ausfallursachen und von Positionseigentest ausgestattet.

Geben Sie vom Emailschaden und vom Drahtverschluß frei. Sobald der Kupferdraht heraus laufen gelassen wird, stoppt Maschine automatisch.

Die automatische Spulenwickelmaschine hat keine eindeutige Erschütterung und Geräusche.

(1) technische hauptsächlichdaten

(2) Anwendung

Diese Maschine ist für 2 Pfosten, 4 Pfosten und Wicklung der Spulen 6poles passend.

(3) Maschinenhauptfunktion und -eigenschaft

Wickelnde Werkzeugausstattung: jede Maschine hat eine wickelnde Werkzeugausstattung des Satzes und drei vertikale wickelnde Formen.
Der ganze Satz der Werkzeugausstattung kann geändert werden, und er nimmt über 15min.
Die Drehscheibe ist die Struktur mit zwei Stationen. Sie nimmt Servosystem an, um Überweisungsformular zu drehen und zu indexieren.
Erlauben Sie drei Drähte, die gleichzeitig wickeln.
Hauptspindel wird durch Servomotor gesteuert. Die Spulendrehungs-Zahlgenauigkeit ist Drehung ±1.
Die Arbeitsumdrehungsgeschwindigkeit kann eingestellt werden. Maschine hat keine eindeutige Erschütterung und Geräusche.
Geben Sie vom Emailschaden und vom Drahtverschluß frei. Sobald der Kupferdraht heraus laufen gelassen wird, stoppt Maschine automatisch.
PLC kann Drehungszahl, Windgeschwindigkeit, Bearbeitungsgesunkene Höhe, Bearbeitungsgesunkene Geschwindigkeit und Wicklungsrichtung einstellen.
Spindel X AndY von Draht Hooker und von Drahtschneider nimmt Servosystem an. Sie kann die Länge des Brückendrahtes und -Anschlussleitung justieren.
Die gesunkene Bearbeitung nimmt Servosystem an. Die maximale Segmentnummer der Werkzeugausstattung gesunken ist 6.

(4) OEM-/ODMprofil

Vollen Nutzen aus erfahrenen Ingenieuren, talentierten Fachleuten, perfekter Ausrüstung, prozesskontrolliertem und breitem AbdeckungsInformationsnetz der strengen Herstellung ziehend, werden wir eingeweiht, um unsere Kunden mit der optimierten Lösung zu versehen Elektromotorherstellung. Bis jetzt ausgenommen den großen Marktanteil an China, exportieren wir heraus Maschinen in die weltweiten Länder wie USA, Italien, Australien, Indien, Brasilien, Mexiko, Türkei, Thailand, Vietnam, Iran, usw., und unsere Maschinen teilen das große Ansehen unter Kunden für dauerhafte, zuverlässige Leistung es, angemessenen Preis und guten Nachservice.

(5) Fertigungsstraße-Profil

Mit gutem Service versehen Berufsteam und zuverlässige Qualität, SMT Kunden mit verschiedenen Arten von Wechselstrommotor, DC-Motor, BLDC-Motor, der technischen Beratungsdienst und schlüsselfertigen Projektionsservice, einschließlich das Bewegungskostenrechnungs-, -herstellungsknow-how, Ausbildung des Personals und komplettes schlüsselfertiges Projekt herstellt.
