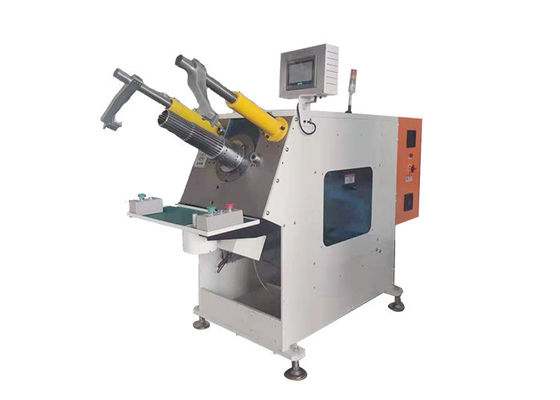

Cooling Fan Motor Coil Inserting Machine Quick Tooling Change Winding Inserting

Ventilator-Bewegungsspule, welche Maschinen-die schnelle Bearbeitungsänderungs-Wicklungs-Einfügung einfügt

  • Markieren

    Ventilator-Spule

    ,

    die Maschine einfügt

    ,

    Schnelle Bearbeitungsständer-Wickelmaschine

  • Name
    Ventilator-Bewegungsspule, welche Maschinen-die schnelle Bearbeitungsänderungs-Wicklungs-Einfügung e
  • Modell
    SMT-QX16
  • Ständer Od
    Φ160mm
  • Ständer Identifikation
    Φ20~Φ100mm
  • Bearbeitungsreise
    70mm
  • Farbe
    Besonders angefertigt
  • Herkunftsort
    China
  • Markenname
    SMT
  • Zertifizierung
    ISO / BV / SGS
  • Modellnummer
    QX16
  • Min Bestellmenge
    1 Satz
  • Preis
    Price unit: USD; Price depends on configuration, design and customer special request, which can be negotiated later.
  • Verpackung Informationen
    Plastikverpackungsfolie, Vakuumverpackung und Sperrholzkisten. Die Paketgröße hängt von der tatsächl
  • Lieferzeit
    70 Arbeitstage nach Vorauszahlung
  • Versorgungsmaterial-Fähigkeit
    10~20 Sätze pro 3 Monate

Ventilator-Bewegungsspule, welche Maschinen-die schnelle Bearbeitungsänderungs-Wicklungs-Einfügung einfügt

Ventilator-Bewegungsspule, welche Maschinen-die schnelle Bearbeitungsänderungs-Wicklungs-Einfügung einfügt





Die Spule, die Maschine SMT-QX16 einfügt, wird durch schnelle Werkzeugausstattung, mit verbesserter einfacherer Struktur gekennzeichnet.



(1) technische Parameter der Spule Maschine einfügend



Ventilator-Bewegungsspule, welche Maschinen-die schnelle Bearbeitungsänderungs-Wicklungs-Einfügung einfügt

Modell

SMT-QX16

Ständer Identifikation

Φ20~Φ100mm

Ständer O.D

≤Φ160mm

Stapelhöhe

≤120mm

Bearbeitungsreise

≤70mm

Kompatibler Draht

Cu/AL

Schlitzzahlstrecke

Schlitz 24~48

Stromversorgung

380V/50/60Hz 6.5Kw

Gewicht

≈1150Kg

Maß

(L) 2380× (W) 1280× (H) 1700mm



(2) Hauptmerkmale der Spule Maschine einfügend



Alles A. Wedge und Spule sind, das automatisch in Ständer eingefügt wird;

Servomotor B. Adopting, zum der Spule zu drücken; mit Funktion des Spulenvor-drucks;

Papier C. Cutting in Keildepot angetrieben durch Servomotor; Geschwindigkeit ist justierbar;

Servomotor D. Adopting zu Fütterungspapierschlitz durch Schlitz, Abstandschlitz oder Schlitz überspringen; KeilPapierlänge ist justierbar;

E. Tooling und der Keilschneiderteil sind entworfen, um modular zu sein, können zusammen geändert werden einmal;

F. PLC-Prüfer kann Störungsposition, mit der Funktion der Fehlerdiagnose ermitteln;

G. Equipped mit vor-Fütterungspapiergerät und die Übereinstimmung der Papierlänge treffen;

H. Die Geschwindigkeit des Drucks der Spule ist entsprechend unterschiedlicher Drahtgröße justierbar;

I. Operator arbeitet in stehender Lage;

J. Pressing der Knopf, zum der Maschine durch beide Hände anzustellen;

Zeit K. Changeover: ≤10mins;



(3) Hauptverteilung der Spule Maschine (Standard) einfügend



Plc-Prüfer: INOVANCE (China);

Servobewegungssystem: INOVANCE (China);

Sensor-Element: OMRON (Japan), AUTONICS (Korea);

Andere elektrische Elemente: SCHNEIDER (Frankreich), IDEC (Japan), Delixi (China);

Kugelumlaufspindel: HIWIN (Taiwan)

Lager: NSK (Japan), SKF (Schweden);

Pneumatisches Element: AirTAC (Taiwan);

Luftquelldruck: 0.5~1MPa;

Energie: 3 Kilowatt; (gemäß der tatsächlichen Konfiguration)

Energiequelle: 3-phasiges 380V/50Hz;

Gewicht: ≈1000Kg;

Maß für Verweis (Millimeter): (L) 1800× (W) 1000× (H) 1600;



(4) Dienstleistungen



Wir konzentrieren uns auf das Entwickeln und das Produzieren von Maschinen für unterschiedliche Induktionsbewegungsproduktion, wie Wickelmaschine, Spule, die Maschine einfügen, etc.

Entwurf und die Herstellung sind ausgenommen Kunden hat speziellen Antrag Standard. Zum Beispiel können Formentwurf, Verteilung und Farbe, etc. specilized. Außerdem können wir helfen, den Plan von Maschinen in der Kundenseite erforderlichenfalls zu vereinbaren.

Unsere Ingenieure versehen Kunden mit professioneller technischer Unterstützung. Innerhalb eines Jahrgarantiezeitraums müssen einige Unterstützung und Teile ersetzt werden sind für frei.

Überseenachservice ist auch verfügbar. Wenn Kunde unsere Hilfe benötigt, sind unsere Nachverkaufsingenieure an der Kundenseite innerhalb der kürzesten Zeit.

Wir sind in einem sicheren, Berufs- und leistungsfähigen Servicekonzept von „Klugheit und Menschlichkeit in Richtung zur Richtung der Entwicklung, in der Technologie und in der Welt gleichzeitig mit dem Fortschritt“, unterschiedlichen Bedarf von Kunden zu erfüllen, eine glänzende Karriere zu schaffen.



(5) Fertigungsstraße-Antrag



Mit gutem Service versehen Berufsteam und zuverlässige Qualität, SMT Kunden mit verschiedenen Arten von Ausrüstungen für verschiedene Bewegungsproduktion. Es kann eine gesetzte Maschine oder die ganze prodcution Linie von wickelndem Prozess zum abschließenden Formungsprozeß sein. So besonders für Kunden, der die ganze Fertigungsstraße wünscht, können wir herstellenden technischen Beratungsdienst und schlüsselfertige Projektionsdienstleistung, einschließlich die Bewegungskostenrechnung erbringen, Herstellungsknow-how, Ausbildung des Personals, sogar komplettes schlüsselfertiges Projekt.



(6) stellen Details dar

Ventilator-Bewegungsspule, welche Maschinen-die schnelle Bearbeitungsänderungs-Wicklungs-Einfügung einfügt 0
