(1) Hauptmerkmale der doppelten Seiten-Ständer-Spulen-Schnüren-Maschine
A. Es hat Drehscheibe mit zwei Stationen, eine für das Schnüren, eine für das Laden/entladend;
Nadeln B. Adopting zwei, zum sich beider Seiten der wickelnden Spulen des Ständers automatisch zu schnüren;
Kontrollsystem C. Adopting PLC, zum der Servomotoren von sieben Spindeln zu steuern;
Spindel D. Main, Ständerindex-bewegung und Oszillation beider Nadeln angetrieben durch Servomotoren;
E. Die Anpassung von beiden Spulenendenhöhe ist durch Servosteuerung, Stellbereich 19~60mm automatisch;
F. Adjustment der Stapelhöhe ist durch Servosteuerung automatisch;
G. Die getrennte Art Werkzeugausstattungsentwurf;
H. Mit der Funktion der Fehlerdiagnose;
I. Kann das Schnüren des Schlitzes durch Schlitz, Abstandschlitz tun, Schlitz oder fantastisches Schnüren überspringen;
J. Equipped mit automatischem Fütterungs-, Schnitt- und Festziehenmechanismus;
K. Designed mit der Spannungsstruktur, zum des Festziehengrads an Schnüren zu justieren;
L. String hakend, brennend und knotend ist automatisch;
Schmiersystem M. Auto ist optioinal;
N. Support zu den Spulen der Schnur geregelt aus den Grund (Spulen cylindricals) ist optional;
O. Fixing, zum irgendeiner Art Schaden im Kabel zu vermeiden;
P. Equipped mit Sicherheitsgitter, Zurückstellen automatisch nach Signal;
Q. Kann die befestigte Sicherheit/die ergonomische Bedingung erfüllen;
R. Mit beiliegender äußerer Schutzabdeckung;
S. Mit den großen Sicherheitsfenstern bequem für Wartung;
T. Operator arbeitet in stehender Lage;
U. Pressing der Knopf, zum der Maschine durch beide Hände anzustellen;
Zeit V. Changeover:
*Stack Höhenänderung: ≈1min; (in Verbindung stehende Parameter können in HMI direkt ausgerufen werden, nehmen nicht zu viel Zeit)
Bearbeitungsplattenänderung: ≈5mins; (2 geändert zu werden Stationen)
(2) technische Parameter der Ständer-Schnüren-Maschine

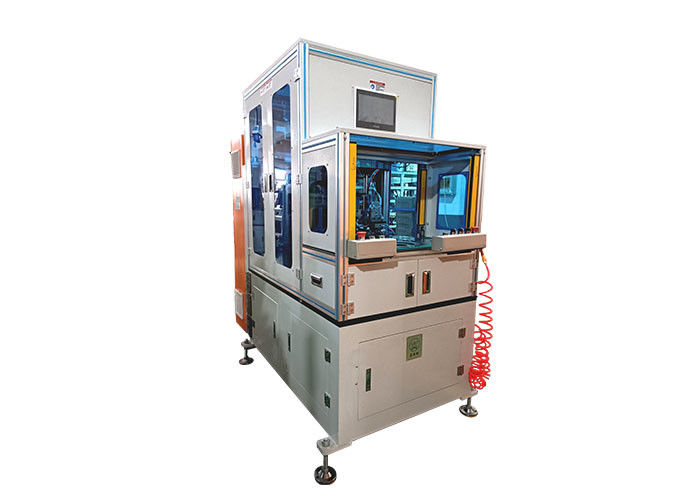

Drehscheiben-doppelte Seiten-Ständer-Schnüren-Maschine angetrieben durch 7 Servos | |
Maschinen-Modell | SMT-BZ7Z2 |
Ständer Identifikation | 40~100mm |
Ständer Od | Maximum 150mm |
Stapellänge | 30~150mm |
Überhangshöhe | 19~60mm |
Schnüren des Modus | Schlitz durch Schlitzabstand kerben fantastisches Schnüren |
Schnüren von Geschwindigkeit | 0.5~1.0sec/stitch |
Energie | 380V/50/60HZ 3.5KW |
Maschinengewicht | über 800kg |
Maschinenmaß | L1600*W900*H1900mm |
(3) Anwendung der Ständer-Schnüren-Maschine
Suitbale für verschiedene Motoren, wie Haushaltsgerätmotoren, Industriemotoren, Wasserpumpenmotoren und viele anderen Induktionsmotoren. Wenn die Ständergröße im Bereich vom Maschineneinsatzbereich ist, kann diese Maschine arbeiten.
(4) Hauptverteilung der Ständer-Schnüren-Maschine
Plc-Prüfer: Siemens (Deutschland);
Servosystem: Siemens (Deutschland);
HMI: Siemens (Deutschland);
Sensor-Element: OMRON (Japan), SCHNEIDER (Frankreich);
Einsteck-Sensor: OMRON (Japan);
Anderes elektrisches Element: SCHNEIDER (Frankreich).
*If einige spezifische Komponenten sind nicht in SCHNEIDER verfügbar, werden sie durch IDEC (Japan) und Delixi (China) ersetzt;
Schraubenball: HIWIN (Taiwan);
Lager: NSK (Japan), SKF (Schweden);
Pneumatisches Element: AIRTAC (Taiwan); oder SMC (Japan)
Luftdruck: 0.6~1MPa;
Energie: gemäß der tatsächlichen Konfiguration;
Stromversorgung: Dreiphasen-380V/60Hz;
Gewicht: ≈1200Kg; (als Referenz, gemäß der tatsächlichen Konfiguration)
Maß Millimeter: L1600×W900×H1900; (als Referenz, gemäß der tatsächlichen Konfiguration)
(5) Details stellen dar
Elektrisches Kabinett - Bearbeitungsplatte und Drehscheibe - Selbstschmiersystem - Spanner zur Schnurspannungssteuerung
